Fontanna na dachu i tarasie użytkowym – obciążenia stropodachu, szczelność i pompowanie wody na 40. metr

Zarządca osiedla schodzi do hali garażowej po zgłoszeniu mieszkańca: na stropie, dokładnie pod dziedzińcem z fontanną, pojawiła się ciemna plama i biały wykwit wzdłuż szczeliny dylatacyjnej. Budynek ma dwa lata. Wspólnota pyta dewelopera, deweloper pyta wykonawcę krajobrazu, wykonawca krajobrazu pyta wykonawcę hydroizolacji — i nikt nie ma rysunku detalu, który rozstrzygałby, gdzie kończy się jedna odpowiedzialność, a zaczyna druga. Ten scenariusz powtarza się w polskich inwestycjach na tyle często, że warto go potraktować jako punkt wyjścia. Fontanna posadowiona nad kondygnacją użytkową to zupełnie inna dyscyplina inżynierska niż fontanna na gruncie — bo w pierwszym przypadku błąd nie kończy się kałużą na chodniku, ale sporem o konstrukcję budynku.

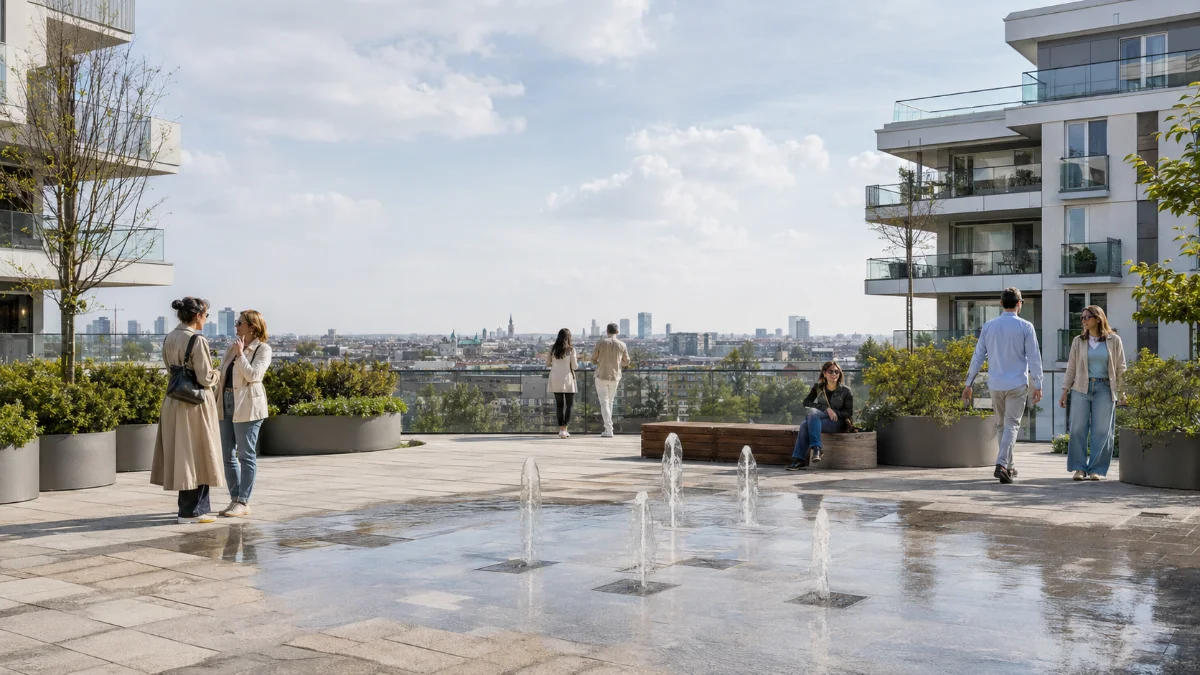

Gdzie realnie powstają fontanny „w powietrzu”

Wbrew intuicji nie chodzi tu głównie o spektakularne tarasy widokowe. Najczęstszy polski przypadek to dziedziniec osiedla mieszkaniowego zlokalizowany na płycie nad halą garażową — powierzchnia, która z perspektywy mieszkańca jest zwykłym podwórzem, a z perspektywy konstruktora stropem nad kondygnacją podziemną. Drugi typowy przypadek to podium galerii handlowej lub biurowca, gdzie parter i garaż zajmują cały obrys działki, a przestrzeń rekreacyjna trafia na dach. Trzeci — tarasy hotelowe i widokowe, w tym obiekty, w których woda ma pracować jako element wizerunkowy widoczny z góry.

Popyt na takie lokalizacje rośnie z prostego powodu: w zabudowie śródmiejskiej nie ma wolnego gruntu. Plan zagospodarowania wymaga określonego udziału powierzchni biologicznie czynnej i przestrzeni wspólnej, a jedyne dostępne miejsce znajduje się nad garażem. Woda dołącza do tego zestawu jako element podnoszący prestiż inwestycji i realnie poprawiający mikroklimat — z tym że w przeciwieństwie do trawnika czy donicy nie da się jej dodać na etapie projektu zieleni.

Woda waży tonę na metr sześcienny

Punkt wyjścia jest banalnie prosty: woda ma ciężar objętościowy około 10 kN/m³, czyli tonę na metr sześcienny. Warstwa wody o głębokości 30 cm to zatem około 3 kN/m² obciążenia stałego, rozłożonego równomiernie na powierzchni niecki. Sama woda jednak nigdy nie występuje osobno. Do bilansu trzeba dodać żelbetową nieckę, okładzinę kamienną krawędzi i dna, warstwy spadkowe, termoizolację, warstwę drenażową, obsypkę oraz — w przypadku dachu zielonego — substrat i roślinność. Realny ciężar zestawu warstw pod i wokół fontanny bywa wielokrotnie wyższy niż ciężar samej wody, a rozkłada się nierównomiernie.

Jak to przełożyć na założenia projektowe? Norma PN-EN 1991-1-1 (Eurokod 1) klasyfikuje przestrzenie ogólnodostępne, na których mogą gromadzić się ludzie, w kategoriach C3–C5. Dla stropów terenowych nad kondygnacją podziemną w praktyce inżynierskiej zaleca się przyjmowanie obciążenia użytkowego rzędu 5,0 kN/m², ale wyłącznie wtedy, gdy fizyczne przeszkody — słupki, ścianki oporowe, ciężkie donice — trwale uniemożliwiają wjazd pojazdów. Jeżeli takich ograniczeń nie ma, bezpieczniejszym założeniem jest 15,0 kN/m². Ma to bezpośredni związek z przepisami przeciwpożarowymi: rozporządzenie w sprawie przeciwpożarowego zapotrzebowania w wodę oraz dróg pożarowych wymaga, aby droga pożarowa umożliwiała przejazd pojazdów o nacisku osi na nawierzchnię co najmniej 100 kN. Jeśli dziedziniec z fontanną leży w obrębie takiej drogi, obciążenie od wozu gaśniczego trzeba uwzględnić niezależnie od tego, jak dekoracyjnie wygląda docelowa nawierzchnia.

Dlaczego fontanny nie da się „dorysować” w fazie krajobrazu

Kluczowa różnica między fontanną a innymi elementami małej architektury polega na tym, że fontanna generuje skoncentrowane, trwałe obciążenie w konkretnym miejscu płyty. Nie jest to obciążenie zastępcze rozłożone równomiernie, które można wpisać w tabelkę na końcu projektu. To lokalne spiętrzenie ciężaru, często o kubaturze kilkudziesięciu metrów sześciennych wody, umieszczone w punkcie wybranym przez architekta krajobrazu ze względów kompozycyjnych — a więc niemal zawsze w środku przęsła, najdalej od słupów.

Jeśli lokalizacja niecki jest znana na etapie projektu wykonawczego konstrukcji, konstruktor ma cały arsenał narzędzi: może zagęścić zbrojenie, pogrubić płytę lokalnie, dodać belkę ukrytą, przesunąć siatkę słupów o metr, sprawdzić przebicie w strefie podparcia. Każde z tych rozwiązań kosztuje niewiele, bo dzieje się „na papierze”. Jeśli lokalizacja pojawia się po zabetonowaniu płyty, dostępne opcje zawężają się do kosztownych wzmocnień — podciągów stalowych w garażu, mat z włókien węglowych, dodatkowych słupów kolidujących z miejscami postojowymi — albo do przeprojektowania fontanny na wersję znacznie płytszą i lżejszą. Dlatego projekt fontanny na płycie powinien powstawać równolegle z projektem konstrukcji budynku, a nie po nim.

Ugięcie stropu a poziom krawędzi przelewowej

Drugi problem konstrukcyjny jest subtelniejszy i częściej pomijany. Nośność to jedno, a stan graniczny użytkowalności — czyli ugięcie — to drugie. Eurokod PN-EN 1992-1-1 wskazuje jako ogólne kryterium ograniczenie ugięcia od obciążeń quasi-stałych do 1/250 rozpiętości, a dla elementów, które mogłyby zostać uszkodzone przez nadmierne przemieszczenia — do 1/500. Dla stropu o rozpiętości 8 m nawet zaostrzone kryterium oznacza kilkunastomilimetrowe przemieszczenie, w dodatku narastające w czasie wskutek reologii betonu.

Dla trawnika kilkanaście milimetrów nie ma znaczenia. Dla fontanny z krawędzią przelewową — czyli takiej, w której woda spływa równym filmem przez cały obwód niecki — ma znaczenie decydujące, bo efekt wizualny wymaga tolerancji rzędu jednego, dwóch milimetrów na całej długości krawędzi. Konsekwencje są dwie. Pierwsza: fontanny przelewowe na stropach o dużej rozpiętości wymagają albo sztywniejszej konstrukcji, albo systemu regulacji poziomu krawędzi na etapie rozruchu. Druga: rozruch i regulację warto zaplanować możliwie późno, po wykonaniu warstw i zadziałaniu głównej części obciążeń stałych, a nie zaraz po wykonaniu niecki.

Dwa niezależne systemy szczelności, nie jeden

Tu popełniany jest błąd najbardziej kosztowny. W wielu dokumentacjach szczelność fontanny nad garażem traktuje się jako jeden problem — „niecka ma być szczelna”. W rzeczywistości mamy do czynienia z dwoma niezależnymi barierami o różnych funkcjach i różnych okresach trwałości.

Bariera pierwsza to szczelna niecka: konstrukcja żelbetowa wodoszczelna sama w sobie (w formule „białej wanny”) lub uzupełniona powłoką uszczelniającą. Norma PN-EN 1992-3, dotycząca konstrukcji zbiornikowych, wprowadza klasy szczelności różnicujące dopuszczalny zakres rozwarcia rys — to właśnie ten aparat pojęciowy, a nie ogólne wymagania dla stropów, powinien być podstawą projektu niecki. Odbiór bariery pierwszej wykonuje się próbą wodną przed zabudowaniem warstw wykończeniowych. To warunek nienegocjowalny: napełnienie niecki, obserwacja poziomu w czasie, dopiero potem okładziny i obsypki. Odwrócenie tej kolejności — bo „harmonogram goni” — jest jedną z najczęstszych przyczyn późniejszych rozbiórek.

Bariera druga to hydroizolacja stropodachu, wykonana systemowo zgodnie z wytycznymi dla dachów płaskich (DAFA DP 1.01) i doprowadzona w sposób ciągły pod całą powierzchnią niecki, pod obrzeżami i pod wszystkimi przejściami instalacyjnymi. Ona jest ostateczna — jeśli zawiedzie, woda trafia do hali garażowej. W praktyce najlepiej sprawdza się układ odwrócony warstw, w którym hydroizolacja układana jest bezpośrednio na konstrukcji i chroniona płytami XPS. Zyskuje się dwie rzeczy: prostszą geometrię przejścia izolacji poziomej w pionową oraz mechaniczną ochronę powłoki przed uszkodzeniem w trakcie montażu małej architektury i późniejszej eksploatacji. W obecności roślinności obowiązkowa jest odporność antykorzenna.

Warstwa sygnalizacyjna i detekcja przecieku

Skoro obie bariery są zabudowane warstwami, powstaje pytanie praktyczne: jak dowiedzieć się o nieszczelności zanim woda pojawi się na samochodzie mieszkańca? Odpowiedź brzmi: zaprojektować to zanim warstwy powstaną.

Dostępne rozwiązania układają się w trzy poziomy. Najprostszy to przestrzeń kontrolna z odprowadzeniem sygnalizacyjnym — drenaż w warstwie ochronnej pod niecką, sprowadzony do widocznego wypływu w garażu lub studzienki kontrolnej. Zaleta jest oczywista: pojawienie się wody w punkcie kontrolnym informuje o rozszczelnieniu niecki, zanim obciąży hydroizolację dachu. Poziom drugi to diagnostyka bezinwazyjna — metoda pola potencjału i pokrewne techniki elektrooporowe (ELD), które stosuje się na dachach zielonych, odwróconych i balastowych, pozwalając zlokalizować miejsce nieszczelności bez zdejmowania warstw leżących na hydroizolacji. Poziom trzeci to stały monitoring wilgotności z czujnikami wbudowanymi w przekrój i powiadomieniem po przekroczeniu progu.

Wniosek dla inwestora: wszystkie trzy rozwiązania trzeba przewidzieć w projekcie. Doposażanie po fakcie oznacza rozbiórkę.

Pompownia w garażu i pompowanie wody na 40. metr

Fontanna na wysokim tarasie stawia przed instalatorem problem, którego fontanna miejska na płycie rynku nie zna: znaczne przewyższenie geometryczne między zbiornikiem a niecką. Wymagana wysokość podnoszenia pompy to suma tego przewyższenia, strat liniowych w rurociągu, strat miejscowych na armaturze i filtrach oraz ciśnienia potrzebnego na samej dyszy. Przy pompowni zlokalizowanej w garażu i niecce na czterdziestym metrze dominującym składnikiem jest przewyższenie, a przy takich wartościach różnica między pompą dobraną „na oko” a dobraną z charakterystyki decyduje o tym, czy fontanna działa, czy pracuje w kawitacji.

Wybór lokalizacji pompowni ma charakter kompromisu. Pompownia w garażu oznacza dostępność serwisową bez wchodzenia na dach, łatwe zasilanie i odprowadzenie wód z płukania filtrów, ale też długą kolumnę pionową i wysokie ciśnienia w instalacji. Komora techniczna przy niecce skraca instalację i redukuje wysokość podnoszenia niemal do zera, ale dodaje obciążenie na stropie, wymaga wentylacji i odwodnienia na poziomie dachu oraz utrudnia serwis. W praktyce często wybiera się układ mieszany: zbiornik wyrównawczy i filtracja przy niecce, uzupełnianie wody i sterowanie na dole.

Osobnym zagadnieniem jest uderzenie hydrauliczne. W długiej kolumnie pionowej nagłe zatrzymanie pompy — awaria zasilania, zadziałanie zabezpieczenia, wyłączenie przez automatykę wiatrową — powoduje przerwanie strumienia i powrót fali ciśnienia. Zjawisko to potrafi zniszczyć rurociąg, pompę i klapy zwrotne, przy czym w instalacji nadgarażowej awaria rurociągu nie jest tylko kosztem naprawy — jest zalaniem hali. Standardowe środki obejmują klapy zwrotne o odpowiedniej charakterystyce zamykania, łagodny rozruch i zatrzymanie realizowane przez przemienniki częstotliwości oraz elementy tłumiące skok ciśnienia. Każda instalacja o dużym przewyższeniu powinna zostać przeanalizowana pod tym kątem indywidualnie.

Scenariusz awaryjny, którego brakuje w projektach

Najczęściej pomijany element dokumentacji to odpowiedź na pytanie: co się stanie, jeśli zawiedzie automatyka i woda zacznie napływać do niecki bez ograniczenia. Poprawnie zaprojektowana fontanna na stropie ma grawitacyjny przelew awaryjny o przepustowości większej niż maksymalny wydatek układu napełniania, odprowadzony bezpośrednio do kanalizacji poza obrysem warstw dachowych — nie na powierzchnię tarasu. Uzupełnieniem jest studzienka rewizyjna wyposażona w pompę zatapialną i czujnik pływakowy, chroniąca komorę z automatyką przed zalaniem; takie rozwiązanie zastosowano m.in. w automatyce Fontanny Czterech Kwartałów w Gdańsku, gdzie sterownik uruchamia pompę odwadniającą na podstawie sygnału z pływaka.

Wszystkie przejścia rurociągów i tras kablowych przez strop nad garażem wymagają jednoczesnego spełnienia dwóch warunków: szczelności wodnej (systemowe kołnierze zaciskowe wklejane w hydroizolację, nie uszczelnienia doraźne) oraz odporności ogniowej odpowiadającej klasie przegrody, ponieważ hala garażowa stanowi odrębną strefę pożarową. Kolizja tych dwóch wymagań, rozstrzygana na budowie bez rysunku detalu, jest klasycznym źródłem późniejszych przecieków. Warto też pamiętać, że instalacje elektryczne fontann objęte są normą PN-HD 60364-7-702 dotyczącą basenów pływackich i fontann, ze strefami ochronnymi i wymaganiami dla obwodów o bardzo niskim napięciu bezpiecznym.

Dylatacja budynku przechodząca pod niecką

To detal, który częściej niż jakikolwiek inny rozstrzyga o powodzeniu całej inwestycji. Dylatacja jest miejscem, w którym konstrukcja celowo się dzieli, aby móc pracować — sezonowo, termicznie, przez cały okres eksploatacji. Powłoka hydroizolacyjna i żelbetowa niecka pracować nie chcą.

Zasada podstawowa brzmi: niecki fontanny nie prowadzi się nad dylatacją budynku. Jeżeli układ funkcjonalny na to pozwala, nieckę należy przesunąć w obrys jednego segmentu konstrukcyjnego — kilka metrów zmiany w kompozycji dziedzińca oszczędza lata problemów. Jeżeli kolizji nie da się uniknąć, konieczne jest rozwiązanie systemowe: podział niecki na segmenty odpowiadające segmentom konstrukcji, podwójne uszczelnienie złącza z taśmą zewnętrzną chroniącą przed penetracją wody i taśmą wewnętrzną uszczelniającą zbiornik, profile dylatacyjne przenoszące obciążenia mechaniczne oraz elastyczne przejścia rurociągów i kompensatory na wszystkich instalacjach przekraczających szczelinę.

Dla zarządcy nieruchomości praktyczna konsekwencja jest taka, że nacieki i wykwity na stropie garażu pojawiają się najczęściej właśnie wzdłuż dylatacji — i że lokalizacja plamy nie musi pokrywać się z lokalizacją nieszczelności, bo woda wędruje wzdłuż szczeliny.

Wiatr, straty wody i eksploatacja na wysokości

Na czterdziestym metrze warunki wiatrowe są nieporównywalnie ostrzejsze niż na płycie rynku. Konsekwencje są trzy. Po pierwsze, zwiewanie strumienia — woda opuszcza obrys niecki, co oznacza straty i konieczność częstego uzupełniania. Po drugie, zagrożenie użytkowe: mokra posadzka tarasu, a w okresie przejściowym oblodzenie, plus zawilgocenie elewacji i przeszkleń. Po trzecie, hałas, który na dziedzińcu otoczonym mieszkaniami dociera do okien wprost, bez zabudowy tłumiącej.

Standardowym rozwiązaniem jest anemometr sprzężony z automatyką i przemiennikami częstotliwości, które przy rosnącej prędkości wiatru redukują wysokość strumienia, a po przekroczeniu progu wyłączają fontannę. Ten schemat od lat funkcjonuje w polskich realizacjach miejskich i na wysokościach jest po prostu obowiązkowy. Równie ważny jest jednak dobór samego efektu wodnego do lokalizacji. Wysoki gejzer na tarasie na czterdziestym metrze będzie wyłączony przez większość sezonu. Lepiej sprawdzają się niskie dysze, film wodny po powierzchni kamienia, kaskady o krótkim spadku oraz fontanny suche typu dry plaza, w których woda wypływa z posadzki bez niecki otwartej — rozwiązanie znane z realizacji takich jak Plac Kolegiacki w Poznaniu, a na stropach dodatkowo atrakcyjne dlatego, że pozwala ograniczyć głębokość konstrukcji i rozłożyć obciążenie na większej powierzchni.

Ostatnia kwestia dotyczy higieny. Woda w fontannie pracuje w obiegu zamkniętym i nie jest wodą przeznaczoną do spożycia — nie należy jej udostępniać do picia ani sugerować takiego użycia, chyba że mamy do czynienia z osobną instalacją poidełkową zasilaną wodą wodociągową. Na tarasach hotelowych i osiedlowych, gdzie dzieci wchodzą w kontakt z rozpylaną wodą, kluczowe znaczenie ma reżim uzdatniania, filtracji i regularnej kontroli — a jeszcze większe w układach suchych, gdzie woda spływa z posadzki, po której ludzie chodzą w obuwiu.

Projekt równoległy kontra naprawa po fakcie

Nie da się rzetelnie podać kwoty naprawy przecieku do hali garażowej, bo zależy ona od skali, dostępu i przekroju warstw. Da się natomiast wyliczyć składniki, które w tej kwocie wystąpią zawsze — i to porównanie zwykle wystarcza decydentowi.

• Demontaż i odtworzenie warstw wykończeniowych — okładzin, obsypek, nasadzeń, małej architektury, często na powierzchni znacznie większej niż samo miejsce nieszczelności, bo lokalizacja jest niepewna.
• Diagnostyka — badania szczelności, ekspertyza, ocena stopnia zawilgocenia konstrukcji.
• Wyłączenie z użytkowania — miejsc postojowych na czas robót, dziedzińca w sezonie, a w obiekcie komercyjnym części powierzchni najmu.
• Skutki dla konstrukcji — długotrwałe zawilgocenie żelbetu prowadzi do karbonatyzacji otuliny i korozji zbrojenia, co przekłada się na koszty znacznie przekraczające samą hydroizolację.
• Koszty prawne i reputacyjne — postępowania gwarancyjne, spór wspólnota–deweloper, obniżenie postrzeganej jakości inwestycji.

Po drugiej stronie bilansu stoi koszt uwzględnienia fontanny w projekcie wykonawczym konstrukcji: kilka spotkań koordynacyjnych, lokalne zagęszczenie zbrojenia, zestaw rysunków detali i próba wodna wykonana w prawidłowej kolejności. Proporcja między tymi dwoma pozycjami jest tak nieoczywista dla osób nietechnicznych, jak oczywista dla każdego, kto raz uczestniczył w rozbiórce dziedzińca.

Lista kontrolna: deweloper, architekt, zarządca

Faza koncepcji. Lokalizacja niecki naniesiona na rzut konstrukcji, nie tylko na rzut zagospodarowania. Sprawdzenie kolizji z dylatacjami, słupami i trasami instalacji. Decyzja o typie fontanny podjęta ze świadomością ciężaru i głębokości.

Faza projektu wykonawczego. Bilans obciążeń przekazany konstruktorowi. Ustalone kryterium ugięcia adekwatne do typu fontanny. Zaprojektowane: układ warstw pod niecką, przestrzeń kontrolna, przelew awaryjny, przejścia instalacyjne z detalami szczelności i odporności ogniowej, lokalizacja pompowni, ochrona przed uderzeniem hydraulicznym, sterowanie z anemometrem. Harmonogram robót ustalony tak, aby próba wodna niecki wyprzedzała zabudowę warstw.

Faza budowy i odbioru. Udokumentowana próba wodna. Badanie szczelności hydroizolacji przed zasypaniem. Dokumentacja powykonawcza z rysunkami detali — bez niej każdy późniejszy serwis zaczyna się od zgadywania. Przekazanie zarządcy instrukcji eksploatacji z opisem punktów kontrolnych.

Eksploatacja — sygnały ostrzegawcze dla zarządcy. Nacieki i wykwity solne na stropie garażu, szczególnie w linii dylatacji. Wilgotne plamy w rzucie niecki. Rosnące zużycie wody uzupełniającej przy niezmienionych warunkach pogodowych i niezmienionym trybie pracy — to najczulszy wskaźnik nieszczelności niecki, dostępny bez żadnych narzędzi. Woda w punkcie kontrolnym drenażu. Każdy z tych objawów jest powodem do przeglądu technicznego, a nie do odłożenia sprawy na wiosnę.

Rola dostawcy technologii w takim projekcie

Fontanna nad kondygnacją użytkową jest projektem interdyscyplinarnym, w którym architekt, konstruktor, instalator, wykonawca hydroizolacji i dostawca technologii wodnej muszą uzgodnić rozwiązania na poziomie detalu — i to zanim powstanie płyta. C4Y zajmuje się fontannami nieprzerwanie od 2012 roku, początkowo jako firma serwisowa utrzymująca obiekty w całej Polsce, a od 2015 roku również jako wykonawca budów i remontów. Ta kolejność ma znaczenie praktyczne: wiedza z wieloletniego dozoru technicznego, zimowych wyłączeń i usuwania skutków cudzych błędów projektowych przekłada się bezpośrednio na to, jakie detale trafiają do nowych dokumentacji.

W projektach nadgarażowych i tarasowych oznacza to dwa tryby współpracy. Pierwszy: wsparcie zespołu projektowego od fazy projektu wykonawczego — dostarczenie gotowych rozwiązań technologicznych, bilansu obciążeń, wymagań dla przejść instalacyjnych i przelewów, uzgodnienie ich z konstruktorem budynku. Drugi: obiekty istniejące, w których fontanna już pracuje, a zarządca lub wspólnota chcą wiedzieć, w jakim stanie jest instalacja — od przeglądu i diagnostyki, przez remont niecki i wymianę technologii, po objęcie obiektu stałym dozorem.

Jeśli planujesz fontannę na płycie nad garażem, tarasie hotelowym lub dachu biurowca — albo zarządzasz obiektem, w którym taka fontanna już działa i pojawiły się pierwsze niepokojące objawy w hali garażowej — warto porozmawiać o tym na etapie, na którym rozwiązania są jeszcze tanie. Skontaktuj się z nami, żeby omówić założenia projektu, zakres przeglądu lub wariant remontu istniejącej instalacji.
