Detale dylatacji i naroży – jak projektować krawędzie niecek, by nie powstawały „czarne linie” i przecieki w fontannach

Wizualnie – fontanna może wyglądać perfekcyjnie. Kamień równy, fuga elegancka, woda odbija światło, a klient jest zachwycony. Do czasu. Po kilku tygodniach albo miesiącach zaczynają się pojawiać czarne linie przy dylatacjach, ślady wilgoci w narożach i przebarwienia, których nie da się już „doczyścić”. Potem pojawiają się reklamacje, szukanie winnych i klasyczne: „przecież było szczelnie”.

To nie jest problem „brudnej wody” ani „źle dobranego kamienia”. To w większości przypadków efekt źle zaprojektowanego albo źle wykonanego detalu dylatacji i naroży, czyli miejsc, gdzie konstrukcja pracuje najbardziej, a woda zawsze znajdzie swoją drogę.

Ten artykuł to praktyczny przewodnik: jak projektować i wykonywać dylatacje i naroża w fontannach tak, żeby były szczelne, estetyczne i serwisowalne. Bez marketingu. Z perspektywy projektanta, wykonawcy i serwisu.

Dlaczego dylatacje i naroża przeciekają? Mechanika, nie magia

W fontannie nie ma „statycznej” konstrukcji. Nawet jeśli niecka wygląda jak monolit, ona cały czas pracuje:

• termicznie (nagrzewanie od słońca i chłodzenie nocą),
• konstrukcyjnie (osiadanie, mikroprzemieszczenia, praca zbrojenia),
• hydraulicznie (ciśnienie i pulsacje wody, praca pomp),
• eksploatacyjnie (czyszczenie, serwis, wibracje).

Największe naprężenia zbierają się tam, gdzie geometria jest najbardziej „agresywna”: w narożach i na styku różnych elementów. Czyli dokładnie tam, gdzie inwestor chce „ładnie i równo”.

Jeśli w tych miejscach nie ma zaplanowanej pracy konstrukcji (dylatacji), to ona i tak się wydarzy, tylko w sposób niekontrolowany – przez rysę, szczelinę, rozwarstwienie lub odspojenie okładziny.

Woda jest bezlitosna. Nie potrzebuje dużej dziury. Wystarczy mikroprzerwa, kapilara, niedociągnięcie masy lub brak przyczepności w narożu.

Dlatego „dylatacja” w fontannie nie jest elementem estetycznym. To kontrolowane miejsce pracy konstrukcji, które ma być zaprojektowane tak, żeby:

• nie wpuszczało wody pod okładzinę,
• nie brudziło się i nie czerniało,
• dało się serwisować bez demolki.

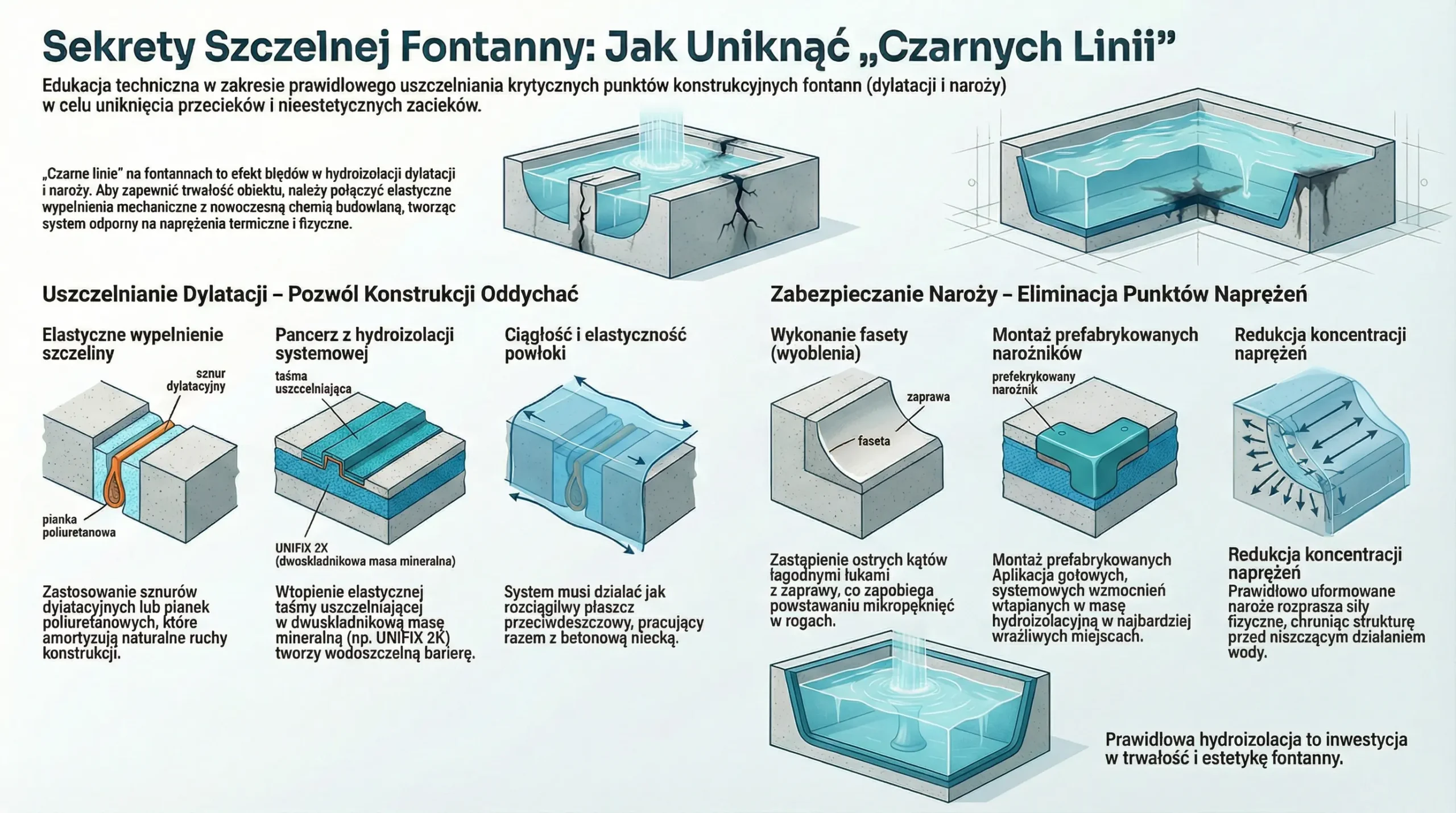

Jak zaplanować detal, żeby nie było czarnych linii? 3 filary szczelności

Jeśli chcesz uniknąć czarnych linii i przecieków, musisz myśleć o dylatacji jak o systemie, a nie o „fudze z silikonu”. Są trzy filary:

1. Krok 1: Geometria – szerokość i głębokość szczeliny, proporcje i kształt.
2. Krok 2: Materiał – właściwa masa uszczelniająca i podkład (backer rod), zgodne z warunkami pracy fontanny.
3. Krok 3: Wykonanie – przygotowanie podłoża, gruntowanie, poprawna aplikacja i wykończenie.

Jeśli zawalisz choć jeden z nich, efekt będzie ten sam: czarna linia, wykwit, wilgoć, a potem reklamacja.

Dlaczego „czarna linia” pojawia się akurat tam?

Bo dylatacja jest miejscem, gdzie zatrzymuje się brud i biofilm. Jeśli szczelina jest zbyt wąska, masa pracuje „na ścinanie” i odspaja się od krawędzi. Jeśli zbyt szeroka – masa się zapada, pęka lub zbiera osady.

Do tego dochodzi problem kapilarnego podciągania wody pod okładzinę – szczególnie przy kamieniu naturalnym. Woda z minerałami i związkami organicznymi migruje i odkłada osady na granicy materiałów. Czarna linia to często nie „brud”, tylko efekt długotrwałej wilgoci i mikroorganizmu.

Najczęstszy błąd: dylatacja jako „fuga”

Wielu wykonawców traktuje dylatację jak fugę: wypełnia ją do pełna, bez podkładu, bez zachowania proporcji i bez kontroli głębokości. Efekt:

• masa pracuje za głęboko,
• odspaja się od boków,
• pęka lub odrywa się „na płat”,
• woda wchodzi pod okładzinę i robi swoje.

Dwa rozwiązania, które realnie działają

1. Rozwiązanie nr 1: klasyczna dylatacja z backer rod + masa uszczelniająca o odpowiedniej klasie (woda, UV, chemia).
2. Rozwiązanie nr 2: systemowa dylatacja z profilami (tam, gdzie geometria i obciążenia są ekstremalne).

Normy i dokumenty odniesienia, które realnie pomagają

W praktyce fontannowej normy nie rozwiązują wszystkiego, ale dają jedną ważną rzecz: język i parametry. Dzięki nim możesz ustalić wymagania, dobrać materiały i obronić projekt, kiedy pojawi się spór na budowie.

Projektant w praktyce: normy, wymiary dylatacji, żywotność i serwis

Jeśli projektujesz fontannę, to musisz założyć jedno: dylatacja będzie pracować. Pytanie brzmi: czy zaprojektujesz ją tak, żeby pracowała w kontrolowany sposób i dawała się serwisować.

Poniżej krótka, praktyczna checklista, która działa na większości budów:

Dla pogłębienia i weryfikacji podejścia do uszczelnień i standardów projektowania, zajrzyj do: ISO 11600, ASTM C920, Eurokody (Komisja Europejska).

Wymiary dylatacji – nie na oko

Nie ma jednego „idealnego” wymiaru, ale są zasady proporcji. Kluczowe jest, żeby masa uszczelniająca pracowała na rozciąganie, a nie na ścinanie. To oznacza kontrolę głębokości (backer rod) i odpowiedni stosunek szerokości do głębokości.

Żywotność: projektuj z myślą o serwisie

Każda masa uszczelniająca ma swoją żywotność. W fontannie, gdzie jest UV, woda, chemia basenowa i cykle pracy, to jest jeszcze bardziej brutalne środowisko niż na elewacji. Dlatego projektant powinien z góry zaplanować:

• gdzie i jak będzie się wymieniać masę,
• jak będzie dostęp do dylatacji,
• czy okładzina nie „zamyka” detalu w sposób uniemożliwiający naprawę.

Serwis: jeśli nie zaplanujesz go w detalu, to wróci jako problem

W praktyce najdroższe nie są naprawy. Najdroższe są przestoje fontanny i konflikty. Dlatego detale dylatacji i naroży powinny być projektowane tak, żeby serwis był możliwy w ramach standardowej obsługi, bez rozkuwania połowy niecki.

Budżet: drożej na starcie, taniej w eksploatacji

Jeśli inwestor chce „taniej”, to najczęściej tnie na detalu: masa tańsza, brak podkładu, brak gruntowania. To działa przez miesiąc, dwa, czasem sezon. A potem koszt wraca w serwisie – tylko 5-10 razy większy.

Grunt: najczęściej pomijany element

Gruntowanie to nie „fanaberia producenta”. To warunek przyczepności. Jeśli podłoże jest wilgotne, zapylone albo nasiąkliwe, masa nie złapie. I nawet najlepsza chemia na świecie nie uratuje źle przygotowanego detalu.

Jakość wody i chemia

Woda w fontannie to nie woda destylowana. To mieszanina minerałów, biogenów, czasem chloru i środków do dezynfekcji. To wszystko wpływa na starzenie masy i na tworzenie biofilmu. Dlatego dobór masy nie może być przypadkowy.

Dobór kamienia i okładziny

Kamień naturalny może podciągać wodę kapilarnie. Jeśli detal nie ma bariery, woda będzie migrować i zostawiać ślady. Czarne linie często pojawiają się właśnie na styku kamienia i masy – to sygnał, że wilgoć pracuje pod okładziną.

Kontrola wykonania: odbiór detalu, nie tylko „czy działa”

Na odbiorze fontanny widać tylko to, czy woda leci. Nie widać, czy masa ma dobrą przyczepność, czy jest podkład, czy są zachowane proporcje. Dlatego odbiór detalu dylatacji powinien mieć swoje punkty kontrolne.

Fontannowe dramaty – przykłady z budów (i jak ich uniknąć)

Żeby nie było teorii bez praktyki – trzy klasyczne scenariusze, które regularnie wracają na fontannach w Polsce.

Studium przypadku #1: czarna linia po 2 miesiącach

Fontanna wyglądała świetnie na odbiorze. Po dwóch miesiącach pojawiły się czarne linie wzdłuż dylatacji. Wykonawca twierdził, że „to brud” i „trzeba czyścić”. Czyszczenie nic nie dało.

Co było przyczyną?

1. Brak backer rod – masa była za głęboka i odspoiła się od krawędzi.
2. Brak gruntowania – przyczepność była przypadkowa.
3. Kapilarne podciąganie wilgoci pod okładzinę – biofilm zrobił czarną linię.

Jak uniknąć?

• backer rod + kontrola proporcji,
• gruntowanie,
• dobór masy do warunków fontanny,
• bariera dla wilgoci pod okładziną.

Studium przypadku #2: naroża – przeciek, którego nie widać

W narożach fontanny pojawiły się wilgotne plamy na zewnętrznej stronie obudowy. W środku nic nie było widać. Inwestor był przekonany, że „to kondensacja”.

Co było przyczyną?

• mikroprzerwa w narożu,
• brak ciągłości uszczelnienia,
• woda migrowała pod okładziną i wychodziła na zewnątrz.

Jak uniknąć?

Naroże musi mieć detal, a nie „jakoś to będzie”. Jeśli uszczelnienie nie jest ciągłe, woda znajdzie drogę. I będzie wychodzić tam, gdzie najmniej się tego spodziewasz.

Studium przypadku #3: naprawa, która kosztuje 10 razy więcej niż detal

Wykonawca zaoszczędził na masie i gruntowaniu. Po sezonie fontanna zaczęła przeciekać. Naprawa wymagała skucia okładziny na kilku metrach, ponownego uszczelnienia i odtworzenia kamienia. Koszt był kilkukrotnie wyższy niż „oszczędność” na detalu.

Wniosek?

Detale dylatacji i naroży to nie miejsce na cięcie kosztów. To miejsce, które decyduje o tym, czy fontanna będzie działać latami, czy będzie „wiecznym projektem serwisowym”.

Praktyczny schemat: detal dylatacji krok po kroku

Jeśli miałbym zamknąć temat w praktycznym schemacie, wygląda to tak:

1. Krok 1: zaprojektuj szerokość dylatacji (nie na oko, tylko z założeniem pracy konstrukcji).
2. Krok 2: zaplanuj backer rod i kontrolę głębokości.
3. Krok 3: dobierz masę do warunków fontanny (woda, UV, chemia, temperatura).
4. Krok 4: zaplanuj przygotowanie podłoża i gruntowanie.
5. Krok 5: zaplanuj serwis: dostęp, wymiana, kontrola.

To jest proste, ale wymaga dyscypliny. I wymaga tego, żeby projektant, wykonawca i serwis myśleli o tym samym.

Najważniejsze: kontrola detalu na budowie

Na budowie zawsze jest presja czasu. Zawsze ktoś chce „zamknąć temat” i przejść dalej. Dlatego detal dylatacji powinien mieć swój moment kontroli. Jeśli go nie złapiesz na etapie wykonania, złapiesz go po sezonie – tylko wtedy będzie już problemem.

Podsumowanie: co zapamiętać, jeśli nie chcesz wracać na reklamacje

Jeśli masz zapamiętać tylko kilka rzeczy, to te:

• Dylatacja to kontrolowane miejsce pracy konstrukcji, nie „fuga z silikonu”.
• Czarna linia to zwykle efekt wilgoci i biofilmu, a nie „brud do doczyszczenia”.
• Backer rod i proporcje to fundament szczelności.
• Gruntowanie to warunek przyczepności, nie opcja.
• Detal musi być serwisowalny – inaczej naprawa będzie kosztować fortunę.

W praktyce fontannowej najwięcej problemów nie wynika z „wielkich błędów”, tylko z drobnych detali, które ktoś uznał za mało ważne. A woda nie uznaje detali za mało ważne.

Jeśli projektujesz lub wykonujesz fontanny i chcesz mieć spokój, to detale dylatacji i naroży są jednym z najważniejszych tematów. I dokładnie tu warto być pedantem.
