Jarmark, scena i food trucki na płycie rynku – jak chronić fontannę podczas imprez masowych i projektować plac „eventoodporny”

Poniedziałek po jarmarku. Ekipa serwisowa podnosi ruszt odwodnienia liniowego przy niecce suchej i wyciąga z niego kilkucentymetrową warstwę zastygłego tłuszczu przemieszanego z resztkami jedzenia i piaskiem. Trzy metry dalej płyta granitowa jest pęknięta na wylot — dokładnie w miejscu, gdzie tydzień wcześniej stała podnośnikowa platforma montażowa. W nawierzchni zostało siedem otworów po kotwach sceny, w tym dwa nad komorą techniczną. Zarządca fontanny pisze notatkę do wydziału kultury, wydział kultury odpisuje, że impreza była zgłoszona i zaakceptowana. I obie strony mają rację — bo nikt nigdy nie zapisał, czego robić nie wolno.

Mapa zagrożeń eventowych: co realnie niszczy fontannę na rynku

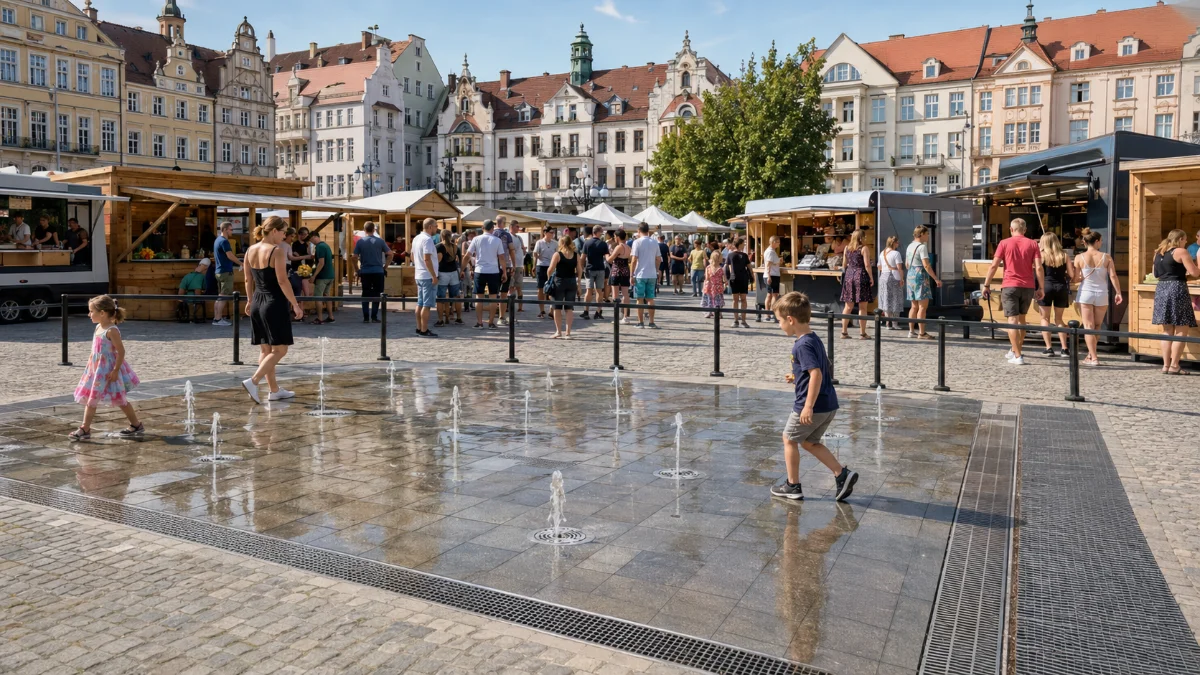

Rynek z fontanną to w praktyce dwa obiekty w jednym: reprezentacyjna przestrzeń wydarzeń i instalacja hydrotechniczna z komorą techniczną, pompami, filtracją, sterownikiem i — w przypadku obiektów multimedialnych — także z oprawami oświetleniowymi i głośnikami zatopionymi w posadzce. Konflikt nie polega na tym, że imprezy są złe. Polega na tym, że o instalacji nikt nie pamięta, dopóki nie przestanie działać.

Naciski nad komorami technicznymi

Największe szkody powstają nie w czasie imprezy, a podczas montażu i demontażu. Wtedy na płytę wjeżdżają pojazdy, o których projektant nawierzchni nigdy nie myślał: samochody dostawcze z towarem, podnośniki koszowe do iluminacji, wózki widłowe rozwożące elementy domków, betonowe zapory. Konstrukcja płyty nad komorą techniczną fontanny to zwykle strop żelbetowy o określonej nośności, a nie podbudowa drogowa — i to jest miejsce, w którym punktowy nacisk podpory podnośnika albo koła wózka widłowego robi realną krzywdę.

Kotwienie i przewierty

Scena, konstrukcja bramy wejściowej, maszt flagowy, słupy oświetleniowe iluminacji — wszystko to trzeba do czegoś przymocować. Ekipa montażowa, która ma sześć godzin na postawienie sceny, sięga po wiertarkę udarową, bo tak jest najszybciej. Pod nawierzchnią rynku biegną natomiast rurociągi tłoczne, kanały kablowe zasilania dysz i oświetlenia oraz przewody sterownicze. Przewiert w takim miejscu to nie kosmetyczna rysa, lecz awaria wymagająca rozbiórki fragmentu posadzki.

Gastronomia i odwodnienie

Kratki odwodnienia na płycie rynku wyglądają dla obsługi stoiska jak wpust kanalizacyjny. W przypadku fontanny suchej to jednak element obiegu wody — woda z powierzchni płyty wraca przez nie do zbiornika retencyjnego i dalej do układu filtracji. Wszystko, co tam wpadnie, trafia do instalacji.

Dostęp serwisowy

Ostatnia kategoria to zagrożenie „miękkie”: stoisko postawione na włazie komory technicznej, przyczepa gastronomiczna zaparkowana przed drzwiami studni, ogrodzenie odcinające dojazd. Jeśli w trakcie trzytygodniowego jarmarku wystąpi awaria, serwis fizycznie nie wejdzie do obiektu.

Ile wytrzyma płyta i zwieńczenia — język, którym trzeba rozmawiać z organizatorem

Rozmowa „proszę uważać na fontannę” nie działa. Działają liczby i klasy, bo do nich można się odwołać w umowie.

Pierwszy poziom to zwieńczenia: włazy, wpusty i ruszty odwodnień liniowych. Klasyfikuje je norma PN-EN 124 (studzienki i wpusty) oraz PN-EN 1433 (kanały odwodnieniowe). Klasa A15 odpowiada obciążeniu próbnemu 15 kN i jest przewidziana wyłącznie dla ruchu pieszego i rowerowego; B125 (125 kN) dopuszcza deptaki i parkowanie samochodów osobowych; C250 — strefy przykrawężnikowe i ruch lżejszych dostawczaków; D400 — jezdnie i place rozładunkowe z ruchem ciężarowym; E600 i F900 to strefy wózków widłowych, portów i lotnisk. Na typowym zrewitalizowanym rynku ruszty w strefie fontanny bywają dobrane w klasie B125 lub C250, bo taki był przewidziany sposób użytkowania. Wjazd 20-tonowej ciężarówki po takim ruszcie kończy się jego zniszczeniem, a często także uszkodzeniem korpusu kanału i uszczelnienia.

Drugi poziom to konstrukcja pod nawierzchnią. Warto tu przywołać Eurokod 1: w normie PN-EN 1991-1-1 obciążenia powierzchni ruchu pojazdów odnoszą się do pojazdów o ciężarze całkowitym do 160 kN, a pojazdy cięższe wymagają odrębnego uzgodnienia. Ta sama norma opisuje też kategorię C5 — powierzchnie, na których może wystąpić zagęszczony tłum. Kto chce zobaczyć, jak taki tłum przekłada się na konkretne wartości, znajdzie przystępne omówienie w artykule o zestawianiu obciążeń zmiennych według PN-EN 1991-1-1. Wniosek praktyczny jest prosty: tłum i pojazd to dwa różne schematy obciążenia, a plac zaprojektowany na jeden z nich nie musi znosić drugiego.

Dlatego w dokumentacji obiektu powinna istnieć jednoznaczna odpowiedź na pytanie: jaki jest dopuszczalny nacisk osi i nacisk punktowy w poszczególnych strefach płyty, ze szczególnym wskazaniem stref nad komorami i zbiornikami. Jeśli takiej informacji nie ma — trzeba ją odtworzyć na podstawie projektu konstrukcyjnego, zanim ktokolwiek wjedzie na plac.

Sceny, domki i namioty: obiekt tymczasowy, nie „dekoracja”

Scena estradowa, trybuna, przekrycie namiotowe i domek handlowy nie są elementem scenografii — w świetle Prawa budowlanego to tymczasowe obiekty budowlane. Zgodnie z art. 29 ust. 1 pkt 7 ustawy budowa tymczasowego obiektu budowlanego niepołączonego trwale z gruntem i przewidzianego do rozbiórki lub przeniesienia nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia, a obiekt musi zniknąć przed upływem 180 dni od rozpoczęcia budowy wskazanego w zgłoszeniu. Szersze omówienie tej kwalifikacji, wraz z konsekwencjami dla organizatora, znajduje się w opracowaniu poświęconym tymczasowym obiektom budowlanym.

Dla zarządcy fontanny wynikają z tego trzy rzeczy. Po pierwsze, obiekt tymczasowy podlega kontroli nadzoru budowlanego w zakresie stanu technicznego — a to oznacza, że sposób jego posadowienia jest kwestią formalną, nie uzgodnieniem „na gębę” z ekipą montażową. Po drugie, sam organizator imprezy masowej odpowiada, na mocy ustawy o bezpieczeństwie imprez masowych, także za odpowiedni stan techniczny obiektów budowlanych wraz ze służącymi im instalacjami i urządzeniami technicznymi w miejscu i czasie imprezy. Po trzecie — i najważniejsze praktycznie — kotwienie w nawierzchni prawie nigdy nie jest konieczne. Konstrukcje scen i namiotów można stabilizować balastem (bloki betonowe, zbiorniki wodne, worki obciążnikowe), a producenci systemów podają wymagane obciążenia balastem w zależności od parcia wiatru. To rozwiązanie droższe i wolniejsze w montażu — dlatego trzeba je narzucić, a nie zaproponować.

Food trucki: tłuszcze, zlewki i sól w odwodnieniu niecki suchej

Punkty gastronomiczne na imprezie plenerowej działają jako ruchome lub tymczasowe pomieszczenia żywnościowe i podlegają wymaganiom rozporządzenia (WE) nr 852/2004 w sprawie higieny środków spożywczych — m.in. w zakresie zapewnienia wody czystej oraz odprowadzania ścieków. Zestawienie obowiązków, które organizator musi spełnić także wobec inspekcji sanitarnej, publikują stacje sanitarno-epidemiologiczne w informacjach dla organizatorów imprez masowych.

Standardem w gastronomii mobilnej są zbiorniki na wodę czystą i brudną — i to jest właśnie rozwiązanie, którego trzeba wymagać. Alternatywa, czyli wylewanie zlewek „gdzieś w kratkę”, jest w kontekście fontanny szczególnie kosztowna:

• Tłuszcze i oleje nie rozpuszczają się w wodzie. W obiegu fontanny osadzają się na wkładach filtracyjnych, na złożu piaskowym i na kloszach lamp podwodnych, gwałtownie skracając cykle płukania i wymiany.
• Cukry i resztki organiczne to pożywka dla biofilmu. Skutkiem jest wzrost zapotrzebowania na środki dezynfekcyjne i pogorszenie parametrów wody w obiegu.
• Sól i środki przeciwoblodzeniowe stosowane przy stoiskach zimą przyspieszają korozję elementów stalowych, dysz i obudów opraw.
• Konfetti, sztuczny śnieg, drobne opakowania blokują dysze i wirniki pomp — to najczęstsza przyczyna wezwań serwisowych po dużych imprezach.

Osobna sprawa: woda z fontanny nie jest wodą przeznaczoną do spożycia (o ile obiekt nie jest fontanną poidełkową z dedykowanym układem uzdatniania). Przyłącze fontanny nie może więc służyć do zaopatrzenia stoisk gastronomicznych w wodę użytkową — to zarówno kwestia sanitarna, jak i ryzyko zakłócenia bilansu wodnego obiegu.

Warunki techniczne udostępnienia płyty rynku — co musi w nich być

Rozwiązaniem konfliktu między wydziałem kultury a zarządcą obiektu jest jeden dokument graniczny — załącznik techniczny do umowy udostępnienia terenu, aktualizowany raz w roku i przekazywany każdemu organizatorowi razem z regulaminem. Miasta coraz częściej porządkują to zarządzeniami o udostępnianiu nieruchomości gminnych na cele wydarzeń; brakuje w nich jednak zwykle części „fontannowej”. Minimalna zawartość takiego załącznika:

1. Mapa strefowa płyty w trzech kolorach: strefa wyłączona bezwzględnie (niecka, ruszty, włazy, komora techniczna, strefa dysz), strefa warunkowa (dostęp wyłącznie po pomostach rozkładających obciążenie, bez postoju), strefa swobodna.
2. Limity obciążeń: dopuszczalny nacisk osi i nacisk punktowy dla każdej strefy, wraz z zakazem stosowania podpór teleskopowych bez płyt rozkładających.
3. Bezwzględny zakaz wierceń, przewiertów i kotwienia w nawierzchni oraz wskazanie dopuszczalnych metod stabilizacji (balast) i istniejących punktów mocowania, jeśli obiekt je posiada.
4. Zakaz zrzutu jakichkolwiek cieczy do odwodnień i rusztów w strefie fontanny, z wymogiem zbiorników na wodę brudną i wskazaniem miejsca ich opróżniania.
5. Trasy i godziny dostaw, wyznaczone tak, by omijały strefę techniczną; jeżeli to niemożliwe — obowiązek ułożenia pomostów na całej długości przejazdu.
6. Zachowanie dostępu serwisowego: wolna przestrzeń manewrowa przy włazach i drzwiach studni, deklarowana w metrach, plus zakaz zastawiania.
7. Plombowanie włazów i szafek sterowniczych przed przekazaniem terenu, z opisem procedury i skutkami naruszenia plomby.
8. Kaucja zabezpieczająca i tryb jej rozliczenia, powiązany z protokołem zwrotnym — mechanizm dobrze znany z regulaminów udostępniania terenów, także leśnych i sportowych.
9. Kontakt serwisowy 24/7 na czas imprezy oraz nazwisko osoby po stronie organizatora odpowiedzialnej za przestrzeganie warunków technicznych.

Dokument ten nie zastępuje procedury administracyjnej — zezwolenie na przeprowadzenie imprezy masowej organizator uzyskuje standardowo, składając wniosek najpóźniej 30 dni przed wydarzeniem (wyjątkowo 14 dni) wraz z opiniami służb. Warunki techniczne są warstwą dodatkową: majątkową, nie porządkową.

Zabezpieczenia sezonowe: pomosty, osłony, słupki, plomby

Dla obiektu, który już istnieje, dostępny jest zestaw środków fizycznych — najlepiej jako stały „zestaw eventowy” na wyposażeniu zarządcy, a nie coś improwizowanego przy każdej imprezie.

Pomosty rozkładające obciążenie. Modułowe płyty najazdowe (stalowe, aluminiowe lub kompozytowe) rozprowadzają nacisk koła na większą powierzchnię i chronią zarówno ruszty, jak i nawierzchnię kamienną. To ten sam mechanizm, który stosuje się przy ochronie trawników i posadzek zabytkowych. Warunek skuteczności: pomost musi opierać się poza chronionym elementem, nie na jego krawędzi.

Osłony niecki suchej. Płyty ażurowe lub pełne, kładzione na wypoziomowanej ramie, pozwalają wykorzystać powierzchnię fontanny suchej pod stoiska. Trzeba jednak pilnować dwóch rzeczy: wentylacji komory (przy pełnym przykryciu na kilka tygodni rośnie wilgotność i ryzyko kondensacji na urządzeniach) oraz odprowadzenia wody z powierzchni osłony, żeby nie tworzyć nowego, niekontrolowanego kierunku spływu.

Demontowalne słupki i barierki. Ustawione po granicy strefy wyłączonej działają lepiej niż jakikolwiek zapis w umowie, bo są widoczne dla każdego kierowcy dostawczaka. Skala tego typu zabezpieczeń bywa zresztą imponująca — przy dużych jarmarkach miasta rozstawiają nawet ponad sto zapór blokujących wjazd na płytę rynku; wystarczy, by kilka z nich wyznaczało jednocześnie granicę strefy technicznej.

Plomby i blokady. Zaplombowanie włazów i szafek to najtańszy element całego zestawu, a jednocześnie najmocniejszy dowód w ewentualnym sporze: nienaruszona plomba przy uszkodzonym urządzeniu przenosi rozmowę na inne przyczyny, naruszona — kończy dyskusję.

Protokół przed i po imprezie: kto płaci za pęknięty granit

W prawie budowlanym i cywilnym istnieje wzorzec, który warto przenieść na grunt eventowy. Zgodnie z art. 652 Kodeksu cywilnego wykonawca, który protokolarnie przejął od inwestora teren budowy, ponosi aż do oddania obiektu odpowiedzialność za szkody na tym terenie; dopóki przekazanie nie nastąpi, odpowiedzialność obciąża inwestora. Mechanizm jest czytelny: protokół przesuwa ryzyko.

Analogiczna konstrukcja przy imprezie oznacza dwa protokoły. Pierwszy — przekazania płyty organizatorowi, z dokumentacją fotograficzną z datą, opisem stanu nawierzchni, rusztów, opraw i plomb, oraz z podpisem obu stron. Drugi — zwrotny, sporządzony po demontażu, przed rozliczeniem kaucji. Bez pierwszego protokołu każde uszkodzenie zamienia się w spór o to, czy „to nie było już wcześniej”; z nim rozmowa trwa kwadrans.

Trzecim elementem jest przegląd techniczny po imprezie, wykonany przez podmiot znający obiekt. Nie chodzi tylko o oględziny nawierzchni — dopiero rozruch układu pokazuje, czy pompa zassała ciało obce, czy sterownik zgłasza błąd czujnika poziomu i czy filtracja zachowuje przepływ. Jeżeli w wyniku przeglądu konieczne są naprawy elementów fontanny, protokół stanowi podstawę roszczenia do organizatora, a nie kolejną pozycję w budżecie utrzymania miasta.

Projektowanie rynku „event-ready” — jak nie wbudować konfliktu w projekt

Najtańszy moment na rozwiązanie tego problemu to etap koncepcji. Inwestor planujący rewitalizację rynku ma do dyspozycji cały zestaw decyzji, które później nie kosztują już nic:

• Rozdzielenie geometrii. Strefa techniczna (komora, zbiornik, studnie) lokalizowana poza naturalnymi trasami dostaw i poza obszarem, na którym historycznie stawia się scenę. Wystarczy nałożyć na plan zagospodarowania mapę dotychczasowych imprez.
• Niezależne przyłącza eventowe. Skrzynki zasilania elektrycznego, punkt czerpalny wody użytkowej i wpust kanalizacyjny dla zlewek — całkowicie odseparowane od instalacji fontanny. To rozwiązuje jednocześnie problem tłuszczów w obiegu i plątaniny kabli na płycie, o którą potyka się tłum.
• Kanały kablowe w posadzce zamiast najazdów kablowych rozkładanych po nawierzchni — rozwiązanie znane z dużych jarmarków, gdzie najazdy pozostają jedną z głównych barier dla osób o ograniczonej mobilności.
• Tuleje montażowe. Osadzone przy budowie gniazda pod słupki, maszty i konstrukcje scen, z pokrywami w poziomie posadzki, eliminują pretekst do wiercenia. Ich rozmieszczenie warto uzgodnić z organizatorem cyklicznych imprez, a nie tylko z architektem.
• Dobór typu fontanny do profilu placu. Rynek goszczący kilkanaście wydarzeń w roku to inny przypadek niż plac reprezentacyjny. Konstrukcja płytkiej niecki suchej z posadzką w jednym poziomie z otoczeniem jest tu zwykle wygodniejsza od fontanny nieckowej z krawędziami, ale wymaga świadomego doboru klas rusztów i konstrukcji stropu nad komorą. Tak zaprojektowany był m.in. Plac Kolegiacki w Poznaniu, gdzie fontanna sucha współistnieje z funkcją placu wydarzeń.

Warto, by te ustalenia trafiły do dokumentacji na etapie projektowania fontanny, a nie do protokołu odbioru. Przy budowie fontanny osadzenie tulei, wyprowadzenie osobnych przyłączy i dobór rusztów o klasie wyższej niż wynikająca z ruchu pieszego to prace o marginalnym wpływie na harmonogram — po zabetonowaniu płyty stają się przebudową.

Rachunek: coroczne naprawy po sezonie kontra jednorazowy zestaw zabezpieczeń

Nie da się rzetelnie podać kwot bez znajomości konkretnego obiektu, ale można zestawić pozycje — i to zestawienie zwykle wystarcza decydentowi.

Po stronie strat pojawiają się: wymiana uszkodzonych rusztów i zwieńczeń (często wraz z kuciem nawierzchni, bo korpus i rama są jednym elementem), naprawa lub uzupełnienie kamienia, czyszczenie i wymiana wkładów filtracyjnych, serwis pomp po zassaniu ciał obcych, wymiana uszkodzonych dysz i opraw, przestój obiektu w sezonie oraz — pozycja najczęściej pomijana — ryzyko utraty uprawnień gwarancyjnych, jeśli uszkodzenie wynikło z użytkowania niezgodnego z przeznaczeniem.

Po stronie prewencji: jednorazowy zakup pomostów najazdowych i osłon (wyposażenie wielokrotnego użytku), tuleje i słupki, opracowanie warunków technicznych udostępnienia oraz przegląd po każdej dużej imprezie. Pierwsza grupa kosztów wraca co roku i rośnie wraz z degradacją obiektu. Druga jest w większości nakładem jednorazowym. To cała arytmetyka tej decyzji.

Jak wspieramy zarządców płyt rynkowych

Fontannami zajmujemy się nieprzerwanie od 2012 roku, a naszą codziennością jest utrzymanie obiektów — pod stałym dozorem mamy ich do kilkudziesięciu. To oznacza, że skutki imprez masowych widzimy z pierwszej ręki: w postaci zapchanych filtrów w marcu, wybitych rusztów w lipcu i uszkodzonych opraw po sylwestrze. Ta wiedza wraca potem do projektów, które wykonujemy.

Dla obiektów objętych serwisem i stałym dozorem technicznym przygotowujemy warunki techniczne udostępniania płyty — dokument z mapą strefową, limitami obciążeń i listą wymagań wobec organizatora, gotowy do załączenia do umowy. Wykonujemy też przeglądy po-eventowe zakończone protokołem, który jednoznacznie wskazuje, czy uszkodzenie powstało w związku z imprezą, czy wynika z normalnej eksploatacji. Dla zarządcy to argument w rozmowie z organizatorem; dla wydziału kultury — pewność, że wolno mu organizować wydarzenia bez ryzyka, że kolejny sezon zamknie fontannę.

Jeśli planujesz cykl imprez na placu z fontanną, przygotowujesz rewitalizację rynku albo masz za sobą sezon, po którym instalacja wymaga oceny — skontaktuj się z nami. Zaczynamy zwykle od przeglądu obiektu i przejrzenia dokumentacji, żeby ustalić, gdzie realnie przebiegają granice stref. Reszta jest już kwestią zapisania tego na papierze.
