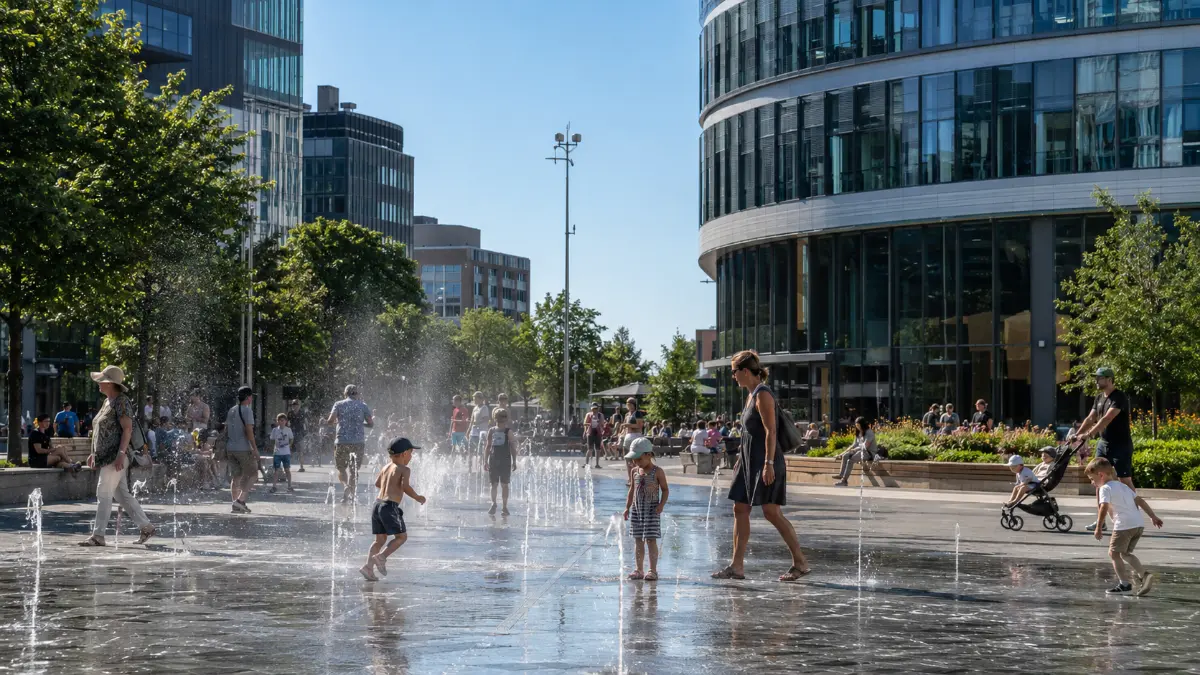

Termowizja, czujniki i panele raportujące – jak udowodnić, że fontanna realnie chłodzi miasto

Komisja budżetowa, środek lipca, sala bez klimatyzacji. Pada pytanie, które prędzej czy później usłyszy każdy, kto odpowiada za miejską przestrzeń: „Wydaliśmy na tę fontannę kilkaset tysięcy złotych — ale czy ona naprawdę daje mieszkańcom ulgę w upał, czy to po prostu ładny mebel?”. Jeszcze kilka lat temu wystarczała odpowiedź odwołująca się do intuicji i zdjęć z otwarcia. Dziś, w czasach obowiązkowych planów adaptacji i napiętych budżetów, „bo tak czują ludzie” przestało wystarczać. Efekt chłodzący trzeba pokazać liczbami — a do tego potrzebne są termowizja, czujniki i panel, który zamieni surowe dane w czytelny raport.

Dlaczego dziś efekt chłodzący trzeba udowodnić, a nie tylko deklarować

Zmieniło się otoczenie prawne. Po nowelizacji Prawa ochrony środowiska każde miasto liczące co najmniej 20 tysięcy mieszkańców ma obowiązek opracować i uchwalić Miejski Plan Adaptacji do zmian klimatu, a samorządy, które dotąd takiego dokumentu nie mają, muszą się z tym uporać najpóźniej do 2 stycznia 2028 roku. Co kluczowe, ustawa nie kończy się na samym dokumencie — nakłada obowiązek sporządzania co dwa lata raportu z monitorowania realizacji planu i przekazywania go do Instytutu Ochrony Środowiska. Szczegóły tego systemu opisuje Ministerstwo Klimatu i Środowiska w opisie nowego systemu planowania adaptacji.

To zmienia logikę inwestycji w przestrzeń publiczną. Jeśli fontanna ma być wpisana do MPA jako działanie adaptacyjne łagodzące fale upałów, to za dwa lata ktoś będzie musiał napisać w raporcie, czy to działanie faktycznie zadziałało. Bez danych pomiarowych takie zdanie jest pustą deklaracją. Z danymi — staje się twardym argumentem.

Drugi powód jest finansowy. Dofinansowanie z programów europejskich na adaptację coraz częściej wymaga wykazania efektu, a nie tylko poniesienia wydatku. Inwestycja, która od pierwszego dnia zbiera dane o spadku temperatury, jest po prostu lepiej przygotowana do rozliczenia i do kolejnych wniosków. Trzeci powód jest wizerunkowy: w czasach rosnącej wrażliwości na „greenwashing” instalacja reklamowana jako proekologiczna, która nie potrafi pokazać żadnego pomiaru, naraża się na zarzut, że chłodzi głównie budżet.

Jak fontanna naprawdę chłodzi: fizyka, której nie widać

Żeby sensownie mierzyć efekt, trzeba rozumieć, skąd on się bierze. Miasto nagrzewa się, bo beton, asfalt i ciemne dachy pochłaniają promieniowanie słoneczne i oddają ciepło — zjawisko miejskiej wyspy ciepła szczegółowo wyjaśnia portal Klimada 2.0 prowadzony przez Instytut Ochrony Środowiska. Fontanna działa przeciwnie, a jej główną bronią jest ciepło utajone parowania. Aby woda mogła wyparować, musi pobrać energię z otoczenia — i ta energia „znika” z powietrza w postaci ciepła. Skala jest zaskakująca: odparowanie zaledwie 1 kilograma wody potrafi obniżyć temperaturę około 2000 metrów sześciennych powietrza o 1 stopień.

To jednak efekt lokalny i silnie zależny od warunków. Badania terenowe nad fontannami pokazują, że spadek temperatury jest największy po stronie zawietrznej, gdzie wiatr znosi drobiny wody i chłodne powietrze. W najbliższym punkcie zawietrznym notowano obniżenia rzędu 2,5–7,8°C, średnio około 4,7°C, podczas gdy po stronie nawietrznej efekt spadał do zaledwie 0,4°C. Im dalej od fontanny, tym chłodzenie słabsze. Wniosek dla projektanta i dla pomiarowca jest ten sam: miejsce ma znaczenie. Czujnik ustawiony w złym punkcie pokaże, że fontanna „nic nie daje”, choć daje całkiem sporo kilka metrów dalej.

Stojąca woda a rozpylona — dlaczego to nie to samo

Nie każda fontanna chłodzi tak samo. Spokojne lustro wody w tradycyjnej niecce ma ograniczony wpływ na temperaturę powietrza — przeglądy badań nad miejskimi zbiornikami wodnymi wskazują typowe obniżenia rzędu 0,2°C i maksymalne wartości ledwie przekraczające pół stopnia. Zupełnie inaczej zachowuje się woda rozpylona: aerozol, mgła wodna i dynamiczne dysze zwielokrotniają powierzchnię parowania. W instalacjach mgłowych notowano lokalne spadki od 1–2°C aż po kilkanaście stopni, ze średnią w okolicy 7–8°C. To dlatego rozwiązania takie jak fontanny suche typu dry plaza, które wyrzucają wodę bezpośrednio w przestrzeń, gdzie poruszają się ludzie, mają z natury większy potencjał chłodzący niż dekoracyjna niecka. I to także dlatego sam pomiar musi być dopasowany do typu fontanny.

Termowizja: co pokazuje, a czego nie pokaże

Termowizja robi wrażenie — kolorowe mapy ciepła natychmiast komunikują, że „tu jest zimniej”. Trzeba jednak rozumieć jej ograniczenie: kamera termowizyjna mierzy temperaturę powierzchni, a nie temperaturę powietrza, którą odczuwa przechodzień. Rozgrzana kostka brukowa może mieć 50°C, a powietrze nad nią 33°C. Te dwie liczby opowiadają różne historie i obie są potrzebne — ale nie wolno ich mylić.

Termowizja ma też swoją skalę. Najszerszy poziom to dane satelitarne: serwis map miejskiej powierzchniowej wyspy ciepła Centrum Badań Kosmicznych PAN korzysta z satelitów Sentinel-3 o rozdzielczości około 1 km na piksel. Świetnie pokazuje to, które dzielnice się „gotują”, ale pojedyncza fontanna ginie w jednym pikselu. Poziom pośredni to termowizja z drona, która daje wysokorozdzielcze mapy powierzchni dla konkretnego placu. Poziom najbliższy to kamera naziemna, którą można udokumentować różnicę temperatur kostki w strefie zraszania i poza nią. W praktyce termowizja najlepiej sprawdza się jako materiał poglądowy i kontekst — efektowny do raportu i komunikacji z mieszkańcami — ale samego dowodu na komfort cieplny dostarczają dopiero czujniki powietrza.

Czujniki mikroklimatu: warstwy, które składają się na dowód

Solidny pomiar efektu chłodzącego to kilka nakładających się warstw danych. Najbardziej wiarygodne badania terenowe nad fontannami gruntowymi łączą stacje mikroklimatyczne rejestrujące temperaturę powietrza, wilgotność, prędkość wiatru i promieniowanie słoneczne, uzupełnione kamerami termowizyjnymi do oceny temperatury powierzchni, z danymi wysyłanymi do chmury w odstępach kilkuminutowych. Typowy zestaw obejmuje:

• Temperaturę powietrza na kilku wysokościach — bo chłód „opada” i inaczej wygląda przy ziemi, a inaczej na poziomie twarzy dorosłego człowieka.
• Wilgotność względną — kluczową, bo to ona w dużej mierze decyduje, ile wody w ogóle wyparuje; w warunkach bardzo wilgotnych efekt chłodzący słabnie.
• Prędkość i kierunek wiatru — bez tego nie da się wyjaśnić, dlaczego po jednej stronie fontanny jest chłodniej niż po drugiej.
• Średnią temperaturę promieniowania (MRT) mierzoną termometrem kulistym zgodnie z normą PN-ISO 7726, która opisuje przyrządy do pomiaru wielkości fizycznych środowiska termicznego.

Te surowe dane to dopiero półprodukt. Decydenta i mieszkańca nie interesuje, że wiatr ma 1,2 m/s — interesuje go, czy w tym miejscu da się wytrzymać. Dlatego dane przelicza się na wskaźnik odczuwalny, najczęściej UTCI (uniwersalny wskaźnik klimatu termicznego) lub PET. UTCI wyraża obciążenie cieplne organizmu jako „temperaturę równoważną” i dzieli je na klasy stresu cieplnego — od braku obciążenia po stres umiarkowany (powyżej 26°C), silny (32–38°C) i bardzo silny (38–46°C). Ten sam wskaźnik IMGW-PIB stosuje w prognozach biometeorologicznych, co oznacza, że dane z fontanny można opisać językiem, który urzędnik i mieszkaniec już znają.

Metodyka, która obroni się przed zarzutami

Najczęstszy błąd to pomiar w jednym punkcie. „Przy fontannie było 31°C” to zdanie, które nic nie dowodzi, bo nie wiadomo, ile było bez fontanny w tych samych warunkach. Dlatego sercem rzetelnej metodyki jest porównanie ze stacją referencyjną — punktem kontrolnym ustawionym w podobnej, ale „suchej” lokalizacji, poza zasięgiem fontanny. Dopiero różnica między strefą fontanny a punktem referencyjnym, zmierzona w tej samej chwili, jest dowodem.

Sprawdzony schemat, znany z badań naukowych nad fontannami w przestrzeni publicznej, zakłada wyznaczenie kilku stref — w pobliżu wody, na krawędzi oraz w strefie suchej — oraz powtarzanie pomiarów o różnych porach doby, bo efekt chłodzący inaczej wygląda w południe, a inaczej wieczorem. Dane warto rejestrować w stałym, krótkim interwale (np. co 5 minut), żeby uchwycić zmienność, a kierunek wiatru traktować jako pełnoprawną zmienną, nie tło. Taki układ pozwala później wykazać statystycznie, że różnica między strefami jest istotna, a nie przypadkowa — i właśnie to odróżnia raport, który obroni się na komisji, od ładnego folderu. Dwie główne metody wyznaczania zasięgu wysp ciepła i sens samego monitoringu dobrze tłumaczy materiał rządowy przygotowany na Światowe Forum Miejskie WUF11.

Panele raportujące i integracja ze sterowaniem

Czujniki bez warstwy raportującej to skrzynka z liczbami, której nikt nie czyta. Panel raportujący zamienia strumień danych w czytelny obraz: aktualne wartości na żywo, archiwum z ostatnich sezonów, wykres różnicy między strefą fontanny a punktem referencyjnym w trakcie fali upałów. To jest dokładnie ten materiał, którego potrzebuje miasto do raportu z monitorowania MPA składanego co dwa lata — gotowy, a nie odtwarzany w pośpiechu z notatek.

Najciekawiej robi się, gdy pomiar połączymy ze sterowaniem. Skoro fontanna i tak zbiera dane o temperaturze odczuwalnej, te same dane mogą uruchamiać scenariusze pracy: intensyfikację pracy dysz i zraszania, gdy UTCI wskazuje silny stres cieplny, oraz tryb oszczędny, gdy ochłodzenie nie jest potrzebne. W fontannach multimedialnych sterowanych protokołem DMX taka logika wpisuje się naturalnie w istniejący system zarządzania pokazami i oświetleniem. Pomiar przestaje być wtedy tylko dokumentacją, a staje się elementem eksploatacji — i naturalnie wchodzi w zakres stałego dozoru technicznego i serwisu, który i tak monitoruje stan instalacji przez cały sezon.

Koszty i opłacalność systemu pomiarowego

Warstwa pomiarowa to zazwyczaj niewielki dodatek do wartości całej inwestycji, a jej zwrot ma kilka wymiarów, których nie widać w prostej tabelce. Po pierwsze — wiarygodność: instalacja, która potrafi pokazać efekt liczbami, jest łatwiejsza do obrony przed radą, mieszkańcami i instytucją finansującą. Po drugie — gotowość do raportowania MPA i do kolejnych wniosków o dofinansowanie, bez kosztownego „dorabiania” danych po fakcie. Po trzecie — optymalizacja eksploatacji: świadome sterowanie pracą fontanny w oparciu o realne obciążenie cieplne pozwala unikać marnowania wody i energii w godzinach, gdy chłodzenie i tak nikomu nie jest potrzebne.

Nie podajemy tu konkretnych kwot, bo każdy obiekt jest inny — koszt zależy od liczby punktów pomiarowych, zakresu czujników i sposobu integracji. Uczciwa odpowiedź brzmi: system pomiarowy projektuje się indywidualnie, a jego sens ekonomiczny rośnie wraz z tym, jak ważna dla miasta jest dokumentacja efektu adaptacyjnego.

Na co zwrócić uwagę przy planowaniu pomiarów

Najważniejsza zasada: pomiar projektuje się razem z fontanną, a nie dokleja po latach. Przewidziane z góry miejsca na czujniki, okablowanie i punkt referencyjny kosztują ułamek tego, co późniejsza przeróbka gotowej instalacji. Dlatego warto, by kwestia monitoringu pojawiła się już na etapie projektowania fontanny, a nie w panicznym poszukiwaniu danych przed terminem raportu.

Poza tym warto zadbać o:

• Sensowny punkt referencyjny — w podobnym nasłonecznieniu i zabudowie, ale poza zasięgiem fontanny, żeby porównanie było uczciwe.
• Kalibrację i ciągłość danych — przerwa w rejestracji w czasie najgorszej fali upałów to utrata najcenniejszego materiału w całym sezonie.
• Spójność metryk w czasie — żeby raport za dwa lata dało się porównać z dzisiejszym, te same wielkości trzeba mierzyć w ten sam sposób.
• Sezon pomiarowy obejmujący upały — to wtedy fontanna pracuje najciężej i wtedy jej efekt jest najbardziej przekonujący.

Jak połączyć projekt, budowę i serwis z dowodzeniem efektu

Dowodzenie efektu chłodzącego jest najłatwiejsze tam, gdzie jedna firma odpowiada za cały cykl życia fontanny. C4Y działa nieprzerwanie od 2012 roku, łącząc projektowanie, budowę i serwis — a wiedza z bieżącego utrzymania kilkudziesięciu obiektów przekłada się wprost na to, gdzie umieścić czujniki, jak poprowadzić instalację i jak interpretować dane, których nie da się przewidzieć zza biurka. Doświadczenie z realizacji w całej Polsce, od Plac Kolegiacki w Poznaniu po obiekty w mniejszych miastach, pokazuje, że fontanna o realnym potencjale chłodzącym i fontanna „do zdjęcia” to dwie różne inwestycje — a różnicę widać dopiero, gdy zacznie się ją mierzyć.

Suche fontanny dry plaza i instalacje multimedialne z dynamicznym sterowaniem to rozwiązania, które przy odpowiednim zaprojektowaniu warstwy pomiarowej potrafią nie tylko schłodzić plac, ale i udokumentować, że to robią. A to coraz częściej decyduje o tym, czy inwestycja przejdzie przez komisję budżetową i przez kolejny raport adaptacyjny.
