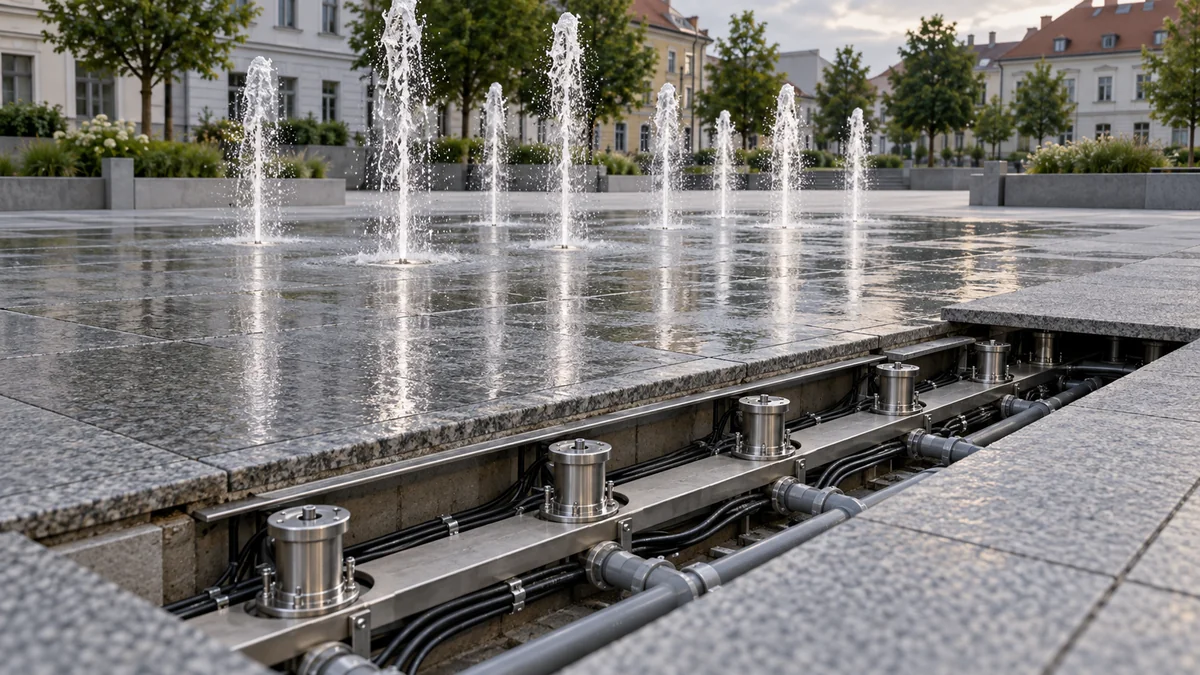

Fontanna posadzkowa (dry plaza) na rynku: projekt komory technologicznej, odwodnienia, nawierzchni i dysz – specyfikacja dla zamawiającego

Fontanna posadzkowa – w branży nazywana dry plaza lub dry deck – to obiekt bez widocznego lustra wody: dysze i oprawy są wpuszczone w nawierzchnię placu, a cała technologia pracuje pod ziemią. Kiedy fontanna nie działa, plac jest zwykłym placem – to jej największa zaleta w przestrzeni reprezentacyjnej i zarazem największe ryzyko projektowe: wszystko, co decyduje o eksploatacji, leży pod płytą, do której po odbiorze nie ma taniego dostępu.

To nie jest przegląd typów fontann. Zakładamy, że decyzja o dry plazie zapadła, a pytanie brzmi: co musi znaleźć się w dokumentacji i w opisie przedmiotu zamówienia, żeby obiekt nie stał się kłopotem w trzecim sezonie.

Fontanna posadzkowa: co naprawdę decyduje o kosztach przez następne 15 lat

Dry plaza przesuwa ciężar kosztowy z konstrukcji niecki do technologii wodnej i robót podposadzkowych. Sama „fontanna” jest tu tylko siatką dysz w kamieniu; pod nią leży zbiornik buforowy, komora z filtracją i automatyką, dwa niezależne układy odwodnienia oraz setki metrów rurociągów i tras kablowych zabetonowanych w konstrukcji placu. Trzy rzeczy są po odbiorze nieodwracalne bez rozbiórki nawierzchni:

• geometria i dostępność komory – żadna umowa serwisowa nie naprawi włazu, przez który nie przechodzi filtr;
• spadki płyty i lokalizacja wpustów – kałuża utrzymująca się po każdym deszczu to błąd niwelety, nie kwestia sprzątania;
• trasy rurociągów i kabli – każdy odcinek bez możliwości spustu i przedmuchu wraca zimą jako rozerwana rura.

Warto też rozdzielić dwa obiekty mylone w budżetach gmin. Dry plaza to obiekt architektoniczny, element kompozycji placu. Wodny plac zabaw (splashpad) to przestrzeń przeznaczona do zabawy; normy serii PN-EN 1176 mogą dotyczyć jego stałego wyposażenia i nawierzchni w zakresie wynikającym z ich zastosowania, lecz nie obejmują automatycznie całego obiektu wodnego. Zamawiający musi jednak przyjąć realistyczne założenie: na fontannę posadzkową w upalny lipiec dzieci wejdą niezależnie od regulaminu. To zmienia wymagania wobec nawierzchni, napięć zasilania i jakości wody – i powinno trafić do programu funkcjonalno-użytkowego, a nie zostać odkryte po pierwszym sezonie.

Komora technologiczna – element najczęściej niedoszacowany

W dokumentacjach trafiających do postępowań komora bywa opisana jednym zdaniem i jednym wymiarem. Tymczasem to jedyne miejsce, w którym przez kilkanaście lat będzie pracował człowiek. Zapisy typu „komora min. 2,0 × 2,0 × 1,3 m, właz 800″ oznaczają serwis na kolanach i wymianę pompy przez otwór, przez który pompa nie przejdzie.

Lokalizacja i dostęp

Komora powinna leżeć poza obrysem czynnego pola dysz – pod przyległym chodnikiem lub zieleńcem. Wejście do komory w środku pola dysz wymaga wygrodzenia i wyłączenia całego obiektu w szczycie sezonu; dostęp z boku pozwala wykonać przegląd i płukanie filtra przy pracującej fontannie.

Wymiary użytkowe, których nie wolno obcinać

• Wysokość w świetle min. 2,0 m – praca w pozycji stojącej; każde 20 cm poniżej wydłuża każdą czynność serwisową.
• Zejście: schody lub drabina z podestem i balustradą, nie klamry w ścianie – technik schodzi z narzędziami i kanistrem.
• Właz o świetle dobranym do największego urządzenia, a nie do katalogowego „800″. Zbiorniki filtracyjne przy placach o kilkudziesięciu dyszach mają średnice rzędu 500–900 mm – właz 600 × 600 dyskwalifikuje wymianę.
• Przejście robocze min. 0,7 m przed szafą sterowniczą i wokół urządzeń wymagających obsługi.
• Rezerwa powierzchni 20–30% na rozbudowę: dodatkowy filtr, stację dozowania, moduł sterowania efektami.

Wentylacja, oświetlenie, odwodnienie komory

Komora to pomieszczenie o wysokiej wilgotności, w którym stoi elektryka. Bez wentylacji nawiewno-wywiewnej (nawiew nisko, wywiew pod stropem, kanały poza polem zraszania) kondensat osiada na szafie sterowniczej i skraca życie automatyki do kilku sezonów. Osobno projektuje się odwodnienie komory: studzienkę z pompą zatapialną sterowaną pływakiem oraz czujnik zalania blokujący pompy obiegowe. Sama kratka w podłodze nie jest odwodnieniem – komora leży poniżej poziomu terenu.

Do tego oświetlenie robocze pozwalające odczytać manometr, gniazdo serwisowe 230 V z wyłącznikiem różnicowoprądowym oraz szafa sterownicza w stopniu ochrony adekwatnym do warunków w komorze. Stacja dozowania chemii powinna stać w wydzielonej, wentylowanej strefie – opary niszczą styki i obudowy.

To w komorze rozstrzyga się, czy obiekt da się serwisować bez demontażu nawierzchni. Dlatego zakres projektowania fontann miejskich musi obejmować rysunki technologiczne komory z rozstawieniem urządzeń, a nie wyłącznie schemat ideowy instalacji.

Zbiornik buforowy: dobór, uzupełnianie, przelew

W fontannie nieckowej rezerwuarem jest sama niecka. W dry plazie niecki nie ma, więc zbiornik buforowy jest jedynym miejscem, gdzie mieści się cała woda obiegowa. Jego pojemność użytkowa musi pokryć objętość wody w rurociągach, objętość „w locie” nad płytą przy pracy wszystkich dysz, zapas na płukanie wsteczne filtra oraz bufor na parowanie i wynoszenie wody przez użytkowników.

Rzędy wielkości spotykane w polskich projektach technologii fontann to zbiorniki od kilkunastu do kilkudziesięciu metrów sześciennych – w dokumentacjach mniejszych obiektów placowych pojawiają się wartości rzędu 14 m³ przy obiegu kilku–kilkunastu m³/h. To punkt odniesienia, nie wzorzec: dobór wynika z bilansu wodnego konkretnego układu.

Trzy zapisy, których brak wraca najszybciej:

1. Uzupełnianie przez swobodny wypływ z przerwą powietrzną. Sztywne wpięcie dolewki do sieci wodociągowej to ryzyko wtórnego skażenia. Uzupełnianiem steruje zawór elektromagnetyczny z sondami poziomu, a wodomierz na dolewce jest najtańszym wskaźnikiem nieszczelności obiegu.
2. Przelew awaryjny o przepustowości większej niż wydajność dolewki – zatarty zawór ma mieć gdzie odprowadzić wodę, grawitacyjnie, do kanalizacji uzgodnionej z gestorem sieci.
3. Odprowadzenie popłuczyn. Woda po płukaniu filtra zawiera środek dezynfekcyjny i zawiesinę; sposób zrzutu wymaga uzgodnienia i musi być pokazany w projekcie.

Zbiornik trzeba też osłonić przed światłem – przezroczysta pokrywa oznacza zakwit glonów w środku układu i czyszczenie w miejsce planowego przeglądu.

Odwodnienie płyty: spadki, ruszty i klasa obciążenia

Odwodnienie dry plazy realizuje dwa różne zadania, których nie wolno mieszać: powrót wody obiegowej z płyty do zbiornika i odbiór wód opadowych z całej powierzchni placu. Jeżeli oba trafiają do jednego kolektora, każdy większy deszcz wprowadza do obiegu piasek, liście, a zimą chlorki – filtr zapycha się w kilka dni. Poprawne rozwiązanie to separacja: kratki w polu dysz zbierają wodę obiegową przez osadnik, nadmiar przechodzi przelewem do kanalizacji deszczowej, a wody opadowe spoza pola dysz idą własnym układem.

Spadki

Realny zakres to 0,5–1,5% w kierunku kratek. Poniżej 0,5% tolerancja wykonawcza układania kamienia zjada projektowany spadek i na płycie zostają zastoiska – brudzące się i mnożące glony przez cały sezon. Rzędne w polu dysz powinny być odebrane geodezyjnie przed ułożeniem nawierzchni; poprawka po odbiorze oznacza rozbiórkę fragmentu placu.

Klasa obciążenia rusztów

To częsty błąd w OPZ. Zwieńczenia wpustów i studzienek objęte serią PN-EN 124 klasyfikuje się od A15 do F900, a klasę dobiera do miejsca zabudowy i przewidywanego ruchu. Na płycie rynku dostępnej dla zamiatarek, pojazdów zaopatrzenia i wozów technicznych A15 może być nieadekwatna; wymaganą klasę — np. C250 albo D400 w strefach przejazdu — powinien wskazać projektant po analizie obciążeń. Dla prefabrykowanych kanałów odwadniających właściwa może być PN-EN 1433. Ruszty trzeba też dobrać pod kątem zabezpieczenia przed podnoszeniem oraz szerokości szczelin.

Deszcz nawalny

Wymiarowanie odwodnienia na wartość „z tabelki” sprzed dekad zaniża natężenia opadów wobec obserwacji z ostatnich lat. Warto sięgnąć po lokalne modele opadowe – metodykę Polskiego Atlasu Natężeń Deszczów opracowanego w IMGW-PIB zbudowano na trzydziestoletnich seriach ze stu stacji i pozwala ona dobrać natężenie miarodajne dla konkretnej lokalizacji. Trzeba też rozstrzygnąć, co dzieje się przy zalaniu pola dysz: układ powinien mieć czujnik poziomu i automatyczne zatrzymanie pomp.

Nawierzchnia: antypoślizgowość zapisana parametrem, nie przymiotnikiem

Zapis „nawierzchnia antypoślizgowa” nie jest wymaganiem – to przymiotnik, którego nie da się wyegzekwować przy odbiorze ani obronić przed audytem. Opis przedmiotu zamówienia ma być jednoznaczny i wyczerpujący, czego wymaga ustawa Prawo zamówień publicznych w tekście dostępnym w ISAP; materiały interpretacyjne publikuje Urząd Zamówień Publicznych.

Odporność na poślizg opisuje się przez metodę badania i mierzalne kryterium. PN-EN 16165:2022-03 obejmuje metody oceny, m.in. badania na pochylni w obuwiu i boso oraz pomiar wahadłem, ale sama nie ustanawia klas R9–R13 ani A/B/C jako europejskiej klasyfikacji wyrobu. Dla powierzchni stale mokrej i użytkowanej także boso projektant powinien wskazać właściwą metodę z PN-EN 16165, warunki badania, wartość graniczną i dokument potwierdzający wynik; ewentualne oznaczenia R lub A/B/C trzeba powiązać z konkretną, odrębnie wskazaną podstawą klasyfikacji.

Do tego trzy zapisy proceduralne, bez których parametr pozostaje deklaracją:

• badanie próbki z partii dostarczonej na budowę, w wykończeniu docelowym, a nie karty katalogowej materiału;
• wskazanie, kiedy i jak parametr jest weryfikowany przy odbiorze oraz kto ponosi koszt badania;
• uwzględnienie utraty parametru w czasie – powierzchnia wypolerowana ruchem pieszym nie ma parametrów z dnia odbioru.

Materiałowo sprawdza się granit płomieniowany lub groszkowany; kamień polerowany w polu dysz jest wykluczony, a beton architektoniczny wymaga impregnacji zużywającej się szybciej. Osobno rozstrzygnij kolor: ciemna nawierzchnia w lipcowy dzień osiąga temperatury bolesne dla bosych stóp – to gotowy argument do uzasadnienia wyboru materiału przed radą miasta.

Dwie rzeczy konstrukcyjne: dylatacje projektuje się wspólnie z siatką dysz, żeby szczelina nie przechodziła przez korpus urządzenia, a płyty nad rewizjami i korpusami dysz muszą być zdejmowalne. Dostęp do dyszy od góry, bez kucia kamienia, to różnica między godzinną wymianą a dwudniową rozbiórką.

Dysze i oświetlenie w posadzce: rozstaw, wiatr, napięcia bezpieczne

Siatka dysz układa się typowo w rozstawie 1,0–1,5 m; gęstsza daje efekt zwartej ściany wody, rzadsza – czytelne pojedyncze strumienie. Liczba dysz przekłada się wprost na wydajność pomp, pojemność zbiornika i moc przyłączeniową, więc zmiana rozstawu na etapie wykonawstwa nie jest zmianą kosmetyczną. Dla skali: realizacja posadzkowa na Starym Rynku w Środzie Wielkopolskiej pracuje na dwudziestu pięciu dyszach z przerywaczami strumienia i oprawach RGB LED.

Wiatr

Najczęściej pomijany parametr projektowy. Woda nie spada tam, gdzie wypływa – przy wietrze zasięg znoszenia strumienia sięga wielokrotności jego wysokości, a wysoki strumień na otwartym rynku oznacza mokre wejścia do lokali. Dwa rozwiązania, oba do zapisania w OPZ: margines suchy wokół pola dysz uwzględniony w projekcie zagospodarowania oraz anemometr sprzężony ze sterownikiem, obniżający strumień lub wyłączający sekwencję po przekroczeniu zadanej prędkości wiatru. Dopisanie tej funkcji po odbiorze zwykle oznacza wymianę szafy sterowniczej.

Dobór dysz

Dysze pieniące dają efekt widoczny z dystansu i są mało wrażliwe na wiatr; strumień laminarny wygląda najlepiej przy bezwietrznej pogodzie i wieczornym oświetleniu. Efekty dynamiczne – łuki wodne, strumienie „skaczące” między punktami – realizują urządzenia ruchome, takie jak dysza AquaJUMP zasilana napięciem 24 VDC i sterowana w protokole DMX. Każdy element ruchomy to dodatkowy punkt przeglądu.

Oświetlenie i napięcia bezpieczne

Oprawy w posadzce muszą wytrzymać zalanie, chodzenie i mycie ciśnieniowe: obudowa ze stali nierdzewnej, wysoki stopień ochrony IP, szkło odporne na obciążenie. Sterowanie RGBW w standardzie DMX z rozszerzeniem RDM pozwala diagnozować oprawy zdalnie, bez otwierania posadzki.

Kwestia bez pola do „optymalizacji” na etapie budowy: obwody urządzeń w polu dysz zasila się napięciem bezpiecznym SELV – typowo 12 lub 24 V, z zasilaczami w komorze technologicznej, przy zachowaniu ochrony różnicowoprądowej po stronie 230 V, połączeń wyrównawczych i uziemienia zbrojenia płyty. W OPZ zapisz napięcie obwodów w posadzce oraz wymóg protokołów pomiarów elektrycznych przy odbiorze. Projekt i wykonanie tej części należą do osób z uprawnieniami.

Ochrona przed wjazdem pojazdów – element projektu, nie opcja

W polskich miastach to najbardziej niedoceniany mechanizm awarii dry plazy. Na płytę rynku wjeżdżają śmieciarki, samochody zaopatrzenia lokali gastronomicznych, pojazdy techniczne obsługujące jarmarki i wozy strażackie korzystające z drogi pożarowej. Dysza i oprawa wpuszczone w kamień są projektowane na obciążenie ruchem pieszym, nie na nacisk koła pojazdu ciężarowego. Skutki są przewidywalne: pęknięta obudowa oprawy prowadzi do zwarcia obwodu, złamany korpus dyszy wymaga rozbiórki fragmentu nawierzchni, a przemieszczona płyta rozszczelnia połączenie i generuje ubytek wody, którego tygodniami nikt nie potrafi zlokalizować.

Ochrona przed wjazdem musi być elementem rysunku projektowego, uzgodnionym z organizacją ruchu i rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych:

• przebieg drogi pożarowej i tras zaopatrzenia na tym samym rysunku, co pole dysz – i wyprowadzenie pola dysz poza ich obrys, zamiast liczenia na deklarowane objazdy;
• fizyczne ograniczenie wjazdu: słupki stałe, uchylne lub automatyczne, obrzeża, donice, zmiana faktury nawierzchni;
• zapisanie w OPZ klasy obciążenia elementów wbudowanych w posadzkę (dysze, oprawy, ruszty, włazy) oraz wskazanie stref, w których ruch kołowy jest dopuszczalny;
• regulamin placu i rysunek stref jako część dokumentacji powykonawczej – to on realnie chroni obiekt przy ustawianiu straganów na jarmarku.

Higiena wody na obiekcie, po którym biegają dzieci

Dry plaza pracuje w obiegu zamkniętym z filtracją i dezynfekcją, przy utrzymywaniu pH i poziomu środka dezynfekcyjnego w zadanym zakresie roboczym, kontrolowanym automatyką pomiarową. Woda w takim obiegu nie jest wodą przeznaczoną do spożycia i obiekt powinien być tak oznakowany.

Na etapie projektu decydują cztery rzeczy: brak martwych odcinków rurociągów, w których woda stoi i tworzy biofilm; możliwość całkowitego spuszczenia i przedmuchania instalacji przed zimą; przewidziana dezynfekcja szokowa; prowadzenie rurociągów na głębokości, na której nie nagrzewają się od nasłonecznionej płyty. Obiekt, po którym biegają dzieci, generuje aerozol wodny – to przesuwa reżim eksploatacyjny bliżej wymagań basenowych.

Koszt umowy serwisowej warto policzyć razem z inwestycją, a nie po niej. Przeglądy, płukanie filtra i kontrola parametrów wody to zakres serwisu fontann miejskich, a nie zadanie do dołożenia brygadzie zieleni miejskiej. Zapisz w OPZ obowiązek przekazania instrukcji eksploatacji i przeszkolenia obsługi.

Koszty w cyklu życia: dry plaza a fontanna nieckowa

Porównanie z fontanną nieckową o zbliżonej skali wizualnej nie wypada jednoznacznie – koszt przesuwa się między pozycjami.

Pozycja	Fontanna posadzkowa (dry plaza)	Fontanna nieckowa
Konstrukcja żelbetowa i hydroizolacja	Niżej – brak niecki, ale komora i zbiornik pod płytą	Wyżej – izolacja całej niecki
Technologia wodna i automatyka	Wyżej – więcej dysz, rozdzielaczy i obwodów sterowania	Niżej – prostszy układ obiegu
Odwodnienie płyty	Wyżej – dwa układy, ruszty w klasie obciążenia	Niżej – przelew i spust niecki
Nawierzchnia	Wyżej – kamień o określonej klasie antypoślizgu, płyty zdejmowalne	Standard placu
Zużycie wody w sezonie	Niżej – brak dużego lustra wody, mniejsze parowanie	Wyżej – parowanie z całej powierzchni
Sprzątanie i utrzymanie zimą	Niżej – plac użytkowany normalnie poza sezonem	Wyżej – zabezpieczenie i czyszczenie niecki
Naprawy w eksploatacji	Wyżej – każdy dostęp to ingerencja w nawierzchnię	Niżej – dostęp po opróżnieniu niecki

W rzędach wielkości: budowa fontanny posadzkowej na placu miejskim to wydatek liczony w setkach tysięcy złotych, a przy dużych realizacjach reprezentacyjnych z rozbudowaną automatyką przekracza milion. Eksploatacja w części wodnej bywa tańsza niż w obiekcie nieckowym, ale część technologiczna i elektryczna jest droższa w utrzymaniu. To punkt odniesienia do wstępnego szacowania, a nie oferta – rzetelna wycena wymaga analizy lokalizacji, warunków gruntowo-wodnych, dostępnej mocy przyłączeniowej i zakresu efektów.

Specyfikacja do OPZ w jednej tabeli

Poniższe zestawienie można przenieść wprost do opisu przedmiotu zamówienia i do listy kontrolnej odbioru.

Element	Parametr do zapisania w OPZ	Typowy błąd	Skutek eksploatacyjny
Komora technologiczna	Wysokość w świetle, przejścia robocze, wentylacja, oświetlenie, rezerwa powierzchni	Wymiar jedną liczbą, komora pod polem dysz	Serwis wymaga wyłączenia obiektu
Właz i zejście	Światło włazu dobrane do największego urządzenia; schody lub drabina z podestem	Właz katalogowy 600–800 mm	Wymiana filtra lub pompy przez rozbiórkę stropu komory
Odwodnienie komory	Studzienka z pompą zatapialną, czujnik zalania z blokadą pomp	Sam wpust w podłodze	Zalanie automatyki, zniszczenie szafy sterowniczej
Zbiornik buforowy	Pojemność z bilansu wodnego, przelew awaryjny, dolewka z przerwą powietrzną i wodomierzem	Pojemność „na oko”, sztywne wpięcie do wodociągu	Suchobieg pomp, ryzyko dla sieci
Spadki płyty	0,5–1,5% do wpustów, rzędne odbierane geodezyjnie przed ułożeniem nawierzchni	Spadek „minimalny”, odbiór po wykonaniu	Trwałe zastoiska, glony, poprawka wymaga rozbiórki
Ruszty i wpusty	Klasa obciążenia wg PN-EN 124 (min. C250, D400 w ciągach przejazdowych), zabezpieczenie przed podnoszeniem	Klasa A15 lub brak wskazania klasy	Zgniecenie rusztu pod pojazdem komunalnym
Nawierzchnia	Klasa antypoślizgu z metodą badania (pochylnia obuta i bosa, wahadło), badanie próbki z partii dostawy	Zapis „nawierzchnia antypoślizgowa”	Brak podstawy do reklamacji, ryzyko roszczeń
Dysze i rewizje	Rozstaw siatki, dostęp do dyszy od góry, płyty zdejmowalne nad korpusami	Kamień klejony na stałe nad urządzeniami	Każda wymiana dyszy to kucie nawierzchni
Obwody w posadzce	Napięcie bezpieczne SELV, ochrona różnicowoprądowa, połączenia wyrównawcze, protokoły pomiarowe przy odbiorze	Brak wskazania napięcia obwodów	Ryzyko porażenia, brak podstawy do odbioru
Ochrona przed wjazdem	Droga pożarowa i trasy dostaw na rysunku pola dysz, słupki i obrzeża, klasy obciążenia elementów wbudowanych	Temat pominięty lub przeniesiony do „organizacji ruchu”	Zniszczone oprawy i dysze, ubytki wody
Sterowanie	Anemometr z reakcją sekwencji, kalendarz pracy, tryb obniżony, zdalna diagnostyka opraw	Sterownik z jednym programem	Mokre witryny przy wietrze, brak trybu oszczędnego
Odbiór i eksploatacja	Dokumentacja powykonawcza, instrukcja eksploatacji, przeszkolenie obsługi, regulamin placu	Odbiór bez instrukcji i szkolenia	Błędy obsługi, utrata gwarancji

Kwalifikacja formalna obiektu bywa przy tym niejednoznaczna. Prawo budowlane wymienia wodotryski wśród obiektów małej architektury, ale realny zakres opracowań zależy od konkretnego rozwiązania: kubatury komory i zbiornika, zakresu przyłączy, ingerencji w konstrukcję placu i uwarunkowań konserwatorskich. Ustalenie tego przed ogłoszeniem postępowania jest tańsze niż po pierwszym proteście wykonawcy.

Materiał ma charakter informacyjny i nie stanowi porady prawnej ani gotowego opisu przedmiotu zamówienia. Kwalifikacja formalna obiektu, dobór parametrów i treść dokumentacji przetargowej wymagają analizy konkretnej lokalizacji oraz przepisów obowiązujących w dniu przygotowania postępowania.
