Wyobraźmy sobie scenę niemal idylliczną: letnie popołudnie, skwer w sercu miasta, ludzie odpoczywający na ławkach. W centrum tego obrazu – majestatyczna fontanna. Jej strumienie tańczą w słońcu, a kojący szum wody stanowi idealne tło dla miejskiego zgiełku. To widok, który przynosi ulgę i cieszy oko. A teraz wsłuchajmy się uważniej. Co, jeśli zamiast łagodnego plusku, z maszynowni dobiega niepokojący, metaliczny chrobot? Dźwięk, który przywodzi na myśl maszynę mielącą kamienie.
Mogę Państwa zapewnić, że w dobrze zaprojektowanej instalacji nie ma mowy o żwirze. Ten niepokojący odgłos to symptom choroby, która toczy serce fontanny – jej pompę. To kawitacja. Zjawisko o niewinnej nazwie, lecz w świecie hydrauliki noszące złowrogi przydomek: „cichy zabójca łożysk”. Proces, który potrafi w zdumiewająco krótkim czasie zdewastować nawet najdroższe i najbardziej wytrzymałe urządzenie.
W tym artykule udamy się w podróż do wnętrza rurociągu ssącego. Postaramy się w sposób przystępny, niemal filozoficzny, zgłębić naturę tego zjawiska. Zrozumiemy, skąd się bierze i co najważniejsze – jak świadomie projektować instalację fontanny, aby jej serce biło miarowo i bezawaryjnie przez długie lata.
Co to jest kawitacja? Czyli fizyka dla niefizyków.

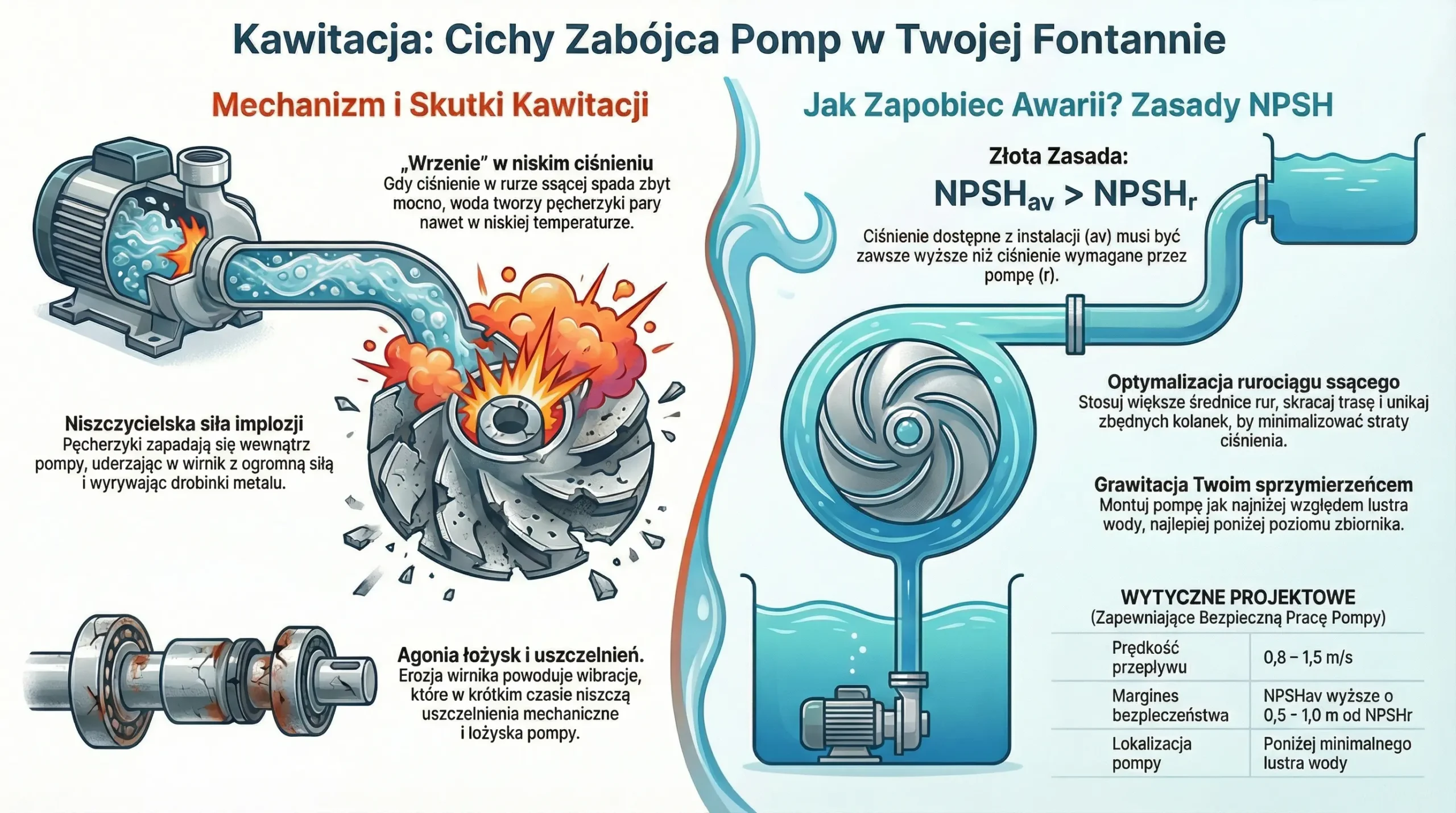

Zapomnijmy na chwilę o skomplikowanych wzorach i wykresach, które zdobią karty podręczników do mechaniki płynów. Istotę kawitacji można pojąć poprzez prostą grę wyobraźni. Proszę pomyśleć o wodzie w rurze ssącej, która jest zasysana do pompy. Jeśli warunki są niekorzystne – na przykład rura jest zbyt wąska lub pompa znajduje się zbyt wysoko nad zbiornikiem – ciśnienie w cieczy drastycznie spada. Dochodzi do punktu, w którym woda jest tak mocno „rozciągana”, że zaczyna „wrzeć”, choć jej temperatura jest daleka od 100°C. To nie magia, a czysta fizyka – ciśnienie spadło poniżej ciśnienia parowania wody dla danej temperatury. W efekcie, w strukturze cieczy pojawiają się niezliczone, mikroskopijne pęcherzyki wypełnione parą wodną.
Ten moment to dopiero preludium do dramatu. Prawdziwa destrukcja zaczyna się, gdy te pęcherzyki, podróżując wraz z wodą, trafiają do wnętrza pompy – do strefy o znacznie wyższym ciśnieniu, tuż przy łopatkach wirnika. Tutaj nie dochodzi do zwykłego pęknięcia, jak w przypadku bańki mydlanej. Mamy do czynienia z gwałtownym zapadnięciem się pęcherzyka, zjawiskiem zwanym implozją. To wielki wybuch w skali mikro. W jednej chwili w maleńkim punkcie generowana jest fala uderzeniowa o ogromnym ciśnieniu i powstają mikrostrugi wody pędzące z prędkością setek metrów na sekundę.
Teraz staje się jasne, dlaczego nadano kawitacji przydomek „zabójcy łożysk”. Te niezliczone mini-eksplozje bezlitośnie bombardują powierzchnię wirnika, wyrywając z niego mikroskopijne drobiny metalu. Proces ten, zwany erozją kawitacyjną, przypomina piaskowanie, lecz o znacznie większej sile niszczącej. Z czasem wirnik staje się chropowaty, traci swój precyzyjny kształt i, co najważniejsze, ulega niewyważeniu. Niewyważony wirnik wirujący z prędkością tysięcy obrotów na minutę to prosta droga do katastrofy. Powstają wibracje, które przenoszą się na wał, przeciążając i ostatecznie niszcząc najpierw uszczelnienia mechaniczne, a w finale – łożyska. Stąd właśnie ten chrobot. To agonia pompy.
Krótka lekcja historii: Jak marynarka wojenna odkryła kawitację.
Każde wielkie odkrycie ma swoją historię, a historia kawitacji jest nierozerwalnie związana z wyścigiem zbrojeń na morzach u schyłku XIX wieku. 25 listopada 1893 roku zwodowano niszczyciel HMS Daring. Podczas prób morskich w 1894 r. okazało się, że mimo ogromnej mocy okręt nie osiąga zakładanej prędkości, a śruby napędowe ulegają erozji w zastraszającym tempie.
Budowniczowie jednostki, John Isaac Thornycroft i Sydney Walker Barnaby, zauważyli, że winowajcą są pęcherzyki pary tworzące się po stronie ssącej łopat przy bardzo dużych prędkościach. Woda miejscami zaczyna wrzeć, a potem pęcherzyki gwałtownie zapadają się w strefie wyższego ciśnienia. To jedna z pierwszych dobrze udokumentowanych obserwacji zjawiska, które dziś nazywamy kawitacją.
Kilka lat później Charles Parsons, pracując nad turbinowym napędem (m.in. na Turbinii), zbudował w 1895 roku tunel kawitacyjny, żeby zjawisko badać w kontrolowanych warunkach. Termin 'kawitacja’ utrwalił się dzięki pracom R.E. Froude’a, a matematyczny opis kolapsu pęcherzyka sformułował Lord Rayleigh (1917). Z tej historii płynie prosta lekcja: jeśli chcesz spać spokojnie, musisz pilnować zapasu ciśnienia po stronie ssawnej – dziś zamykamy to w skrócie NPSH.
NPSH dla opornych: Dostępne vs. Wymagane.
W świecie pomp fontannowych NPSH (Net Positive Suction Head) to absolutny fundament. Najprościej mówiąc, jest to miara tego, ile „zapasowego” ciśnienia ma woda na wejściu do pompy, aby nie zaczęła wrzeć. Wyróżniamy dwa kluczowe pojęcia, których pomylenie jest jednym z najczęstszych błędów projektowych.
NPSHav (Available/Dostępne)
To wartość, którą my, jako projektanci, możemy zapewnić. Wynika ona z geometrii instalacji i warunków pracy. Zależy od wysokości lustra wody nad pompą, ciśnienia atmosferycznego, strat ciśnienia w rurze ssącej (tarcie, kolana, zawory) oraz temperatury wody.
NPSHr (Required/Wymagane)
To wartość, której wymaga sama pompa. Jest ona podawana przez producenta w katalogu i zależy od konstrukcji wirnika oraz wydajności. Oznacza minimalny zapas ciśnienia, przy którym pompa zaczyna tracić wydajność z powodu kawitacji (zwykle przy spadku o 3% – tzw. NPSH3).
NPSHav ZAWSZE musi być większe niż NPSHr
Szybka ściąga, jak myśleć o NPSHav: to Twoja poduszka bezpieczeństwa. Jeśli jest zbyt cienka, pompa zacznie „ciągnąć próżnię” i gotować wodę w środku.
Uproszczony obraz: Wyobraź sobie, że pompa „prosi” o pewną minimalną ilość ciśnienia (NPSHr). Ty musisz jej to zapewnić (NPSHav). Jeśli dasz mniej – zaczyna się kawitacja.
A co z pompami? NPSHr rośnie wraz z wydajnością. Im więcej wody próbujesz przepchnąć przez pompę, tym większe wymagania ma ona po stronie ssawnej.
Ważne: NPSHr w katalogu to zazwyczaj NPSH3, czyli poziom, przy którym kawitacja jest już zauważalna w parametrach pompy. Kawitacja w sensie fizycznym może zaczynać się wcześniej, przy wyższym zapasie ciśnienia. Dlatego sam fakt, że NPSHav jest tylko odrobinę większe od NPSHr, nie oznacza, że kawitacji „nie ma”. Często oznacza, że jest – tylko jeszcze „w normie”.
Jak projektować stronę ssawną fontanny? Praktyczny checklist.
Skoro wiemy już, czym jest kawitacja i dlaczego NPSH jest jej najskuteczniejszym „antidotum”, przejdźmy do praktyki. Poniżej znajduje się zestaw kluczowych zasad, które w projektowaniu fontann miejskich robią różnicę między instalacją bezproblemową a taką, która będzie generować koszty serwisowe.
Projektuj na krótkim ssaniu: Im krótszy rurociąg ssący, tym mniejsze straty ciśnienia i większe NPSHav.
Unikaj zbędnych kolan i zwężeń: Każda zmiana kierunku i średnicy to dodatkowe opory przepływu i spadek ciśnienia.
Zwiększ średnicę rury ssącej: To często najprostszy sposób na ograniczenie prędkości przepływu i zmniejszenie strat tarcia.
Dbaj o łagodne wejście do pompy: Unikaj turbulencji tuż przed króćcem ssawnym. W miarę możliwości stosuj odcinek prosty przed pompą.
Kontroluj temperaturę wody: Im cieplejsza woda, tym wyższe ciśnienie parowania i łatwiej o kawitację. Woda w fontannach potrafi nagrzewać się latem bardzo mocno, zwłaszcza w płytkich nieckach.
Nie oszczędzaj na filtracji: Zabrudzony filtr zwiększa opory przepływu i może działać jak zwężka, obniżając ciśnienie po stronie ssawnej.
Zaplanuj konserwację: Nawet najlepszy projekt nie obroni się, jeśli instalacja nie jest czyszczona i serwisowana.
W praktyce inżynierskiej przyjmuje się bezpieczny margines, zalecając, aby NPSHav było większe od NPSHr o co najmniej 0,5 do 1 metra słupa wody. To rozsądny kompromis dla typowych instalacji fontannowych.
Trzy najczęstsze mity na temat NPSH i kawitacji.
W pracy projektowej często spotykamy się z uproszczeniami, które w praktyce bywają kosztowne. Oto trzy mity, które warto raz na zawsze wyrzucić do kosza.
Mit 1
„Wystarczy, że NPSHav jest trochę większe od NPSHr”. To niebezpieczne uproszczenie. NPSHr z katalogu to zazwyczaj NPSH3 (3% spadek wydajności), czyli punkt, w którym kawitacja jest już rozwinięta. W rzeczywistości zjawisko może zaczynać się wcześniej. Dlatego margines 0,5-1 m to często margines „tolerowanej kawitacji”, a nie jej eliminacji.
Mit 2
„Kawitację słychać zawsze od razu”. Nie zawsze. Na początku może być praktycznie niesłyszalna, a mimo to powodować mikrouszkodzenia. Czasem pierwszym sygnałem są dopiero spadki wydajności, rosnące wibracje lub awarie uszczelnień.
Mit 3
„Prawa podobieństwa (affinity laws) mówią, że NPSHr zmienia się z kwadratem prędkości obrotowej”. To błąd. W praktyce NPSHr często skaluje się z trzecią potęgą prędkości obrotowej (n³), co oznacza, że niewielkie zwiększenie obrotów może mocno podnieść wymagania po stronie ssawnej.
Nowoczesne rozwiązania: Jak technologia wspiera walkę z kawitacją.
Nowoczesne fontanny miejskie to coraz częściej zaawansowane systemy, w których hydraulika spotyka się z automatyką i analizą danych. Dzięki temu możemy lepiej chronić pompy i przewidywać problemy zanim dojdzie do awarii.
Inteligentne pompy
Wyposażone w czujniki drgań, temperatury i przepływu potrafią wykrywać symptomy kawitacji na bardzo wczesnym etapie. System może automatycznie zgłosić alarm lub zmienić parametry pracy.
Falowniki z oprogramowaniem antykawitacyjnym
Dzięki sterowaniu prędkością obrotową możemy utrzymywać pompę bliżej punktu BEP i unikać zakresów pracy, w których ryzyko kawitacji rośnie.
Nowe materiały i konstrukcje
Specjalne powłoki antykawitacyjne, lepsze stopy metali oraz rozwiązania takie jak induktory (wstępne wirniki) mogą poprawiać zachowanie pompy po stronie ssawnej.
AI w służbie hydrauliki
Analiza danych z wielu obiektów pozwala budować modele predykcyjne. System może nauczyć się rozpoznawać wzorce, które poprzedzają kawitację i awarie, a następnie sugerować działania serwisowe lub korekty ustawień.
Podsumowanie: Projektuj z głową, śpij spokojnie.
Kawitacja nie jest tajemniczą klątwą, która spada na pompy bez ostrzeżenia. To konsekwencja fizyki i błędów projektowych: zbyt małego zapasu ciśnienia po stronie ssawnej, zbyt dużych strat w rurociągu, zbyt wysokiej temperatury wody lub pracy pompy poza jej optymalnym punktem.
Jeśli zapamiętają Państwo jedną rzecz z tego artykułu, niech będzie to ta: NPSHav musi być większe niż NPSHr, a im większy zapas, tym spokojniejsza praca pompy. Projektowanie ssania to nie miejsce na przypadek – to miejsce na inżynierską dyscyplinę.
Jeśli chcą Państwo mieć pewność, że fontanna będzie działać latami bez awarii, a jej serce – pompa – nie będzie cierpieć w ciszy, warto podejść do tematu profesjonalnie. Skonsultuj się ze specjalistami, którzy rozumieją hydraulikę fontann miejskich i potrafią przełożyć teorię na praktykę.
