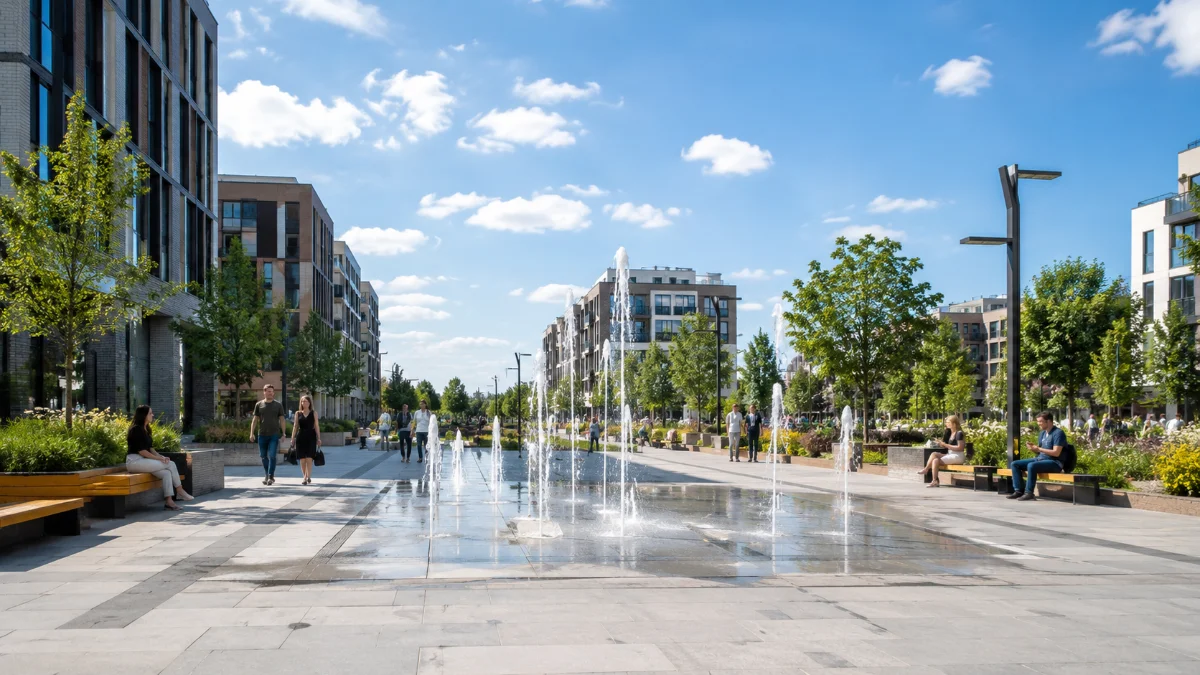

Plac oddany do użytku w czerwcu wygląda jak z wizualizacji — dopóki nie zacznie z niego korzystać miasto. Ławka, na której miało się siadać w cieniu, stoi dokładnie w strefie, którą znosi wiatr od fontanny, więc po dziesięciu minutach jest mokra. Latarnia rzuca twardy cień przecinający na pół wieczorny pokaz świetlny. Kosz na śmieci ustawiono nad włazem komory technicznej, więc przy pierwszym serwisie trzeba go odkręcać i przestawiać. Żaden z tych problemów nie wynika z pecha. Wszystkie mają jedno źródło: mała architektura placu została zaprojektowana po fontannie, a nie razem z nią. W tym artykule pokazujemy, dlaczego ławka, latarnia, kosz, donica i drzewo powinny powstawać na jednym rysunku co wodotrysk — i co się dzieje, gdy tak się nie stanie.
Fontanna to nie mebel miejski, lecz instalacja
Najczęstszy błąd na etapie koncepcji placu polega na traktowaniu fontanny jak kolejnego elementu wyposażenia — czegoś, co da się „dostawić” na końcu, podobnie jak donicę czy stojak rowerowy. Tymczasem fontanna jest obiektem inżynierskim z rozbudowaną technologią: ma własny obieg wody, układ filtracji i uzdatniania, sterowanie elektryczne, oświetlenie, a często także scenariusze ruchu wody i światła. Część tej technologii znajduje się pod powierzchnią placu i zajmuje konkretne miejsce, którego nie da się przesunąć po fakcie bez kucia gotowej nawierzchni.
Z tego powodu projektowanie fontanny nie jest dodatkiem do projektu zagospodarowania terenu, lecz jego integralną częścią. Jeśli architekt krajobrazu rozplanuje meble, oświetlenie i zieleń, a dopiero potem „wpasuje” fontannę, niemal nieuchronnie dochodzi do kolizji — przestrzennych, instalacyjnych i eksploatacyjnych. Odwrotna kolejność, w której układ hydrauliczny i komora techniczna są ustalane równolegle z resztą placu, pozwala uniknąć większości tych problemów jeszcze na papierze.
Co naprawdę kryje się pod posadzką placu
Aby zrozumieć, dlaczego rozmieszczenie ławek i latarni musi liczyć się z fontanną, warto zobaczyć, co kryje się pod nawierzchnią. To właśnie ta niewidzialna warstwa decyduje o tym, gdzie można, a gdzie nie można zakotwić mebel miejski.
Komora techniczna i jej realny „footprint”
Każda poważniejsza fontanna potrzebuje komory (pomieszczenia) technicznej, w której pracują pompy, układ filtracji, szafy sterownicze i zasilające oraz armatura obiegu. Dokumentacje wykonawcze polskich realizacji jasno opisują wymagania wobec takiego pomieszczenia: ma być szczelne i odporne na napływ wód gruntowych, mieć podłogę ze spadkiem do rząpia z pompą odwadniającą, wentylację, oświetlenie, doprowadzone zasilanie elektryczne w układzie TN-S z zabezpieczeniami oraz przyłącze kanalizacji. Wejście — zwykle przez właz z drabinką ze stali nierdzewnej — musi być zabezpieczone przed dostępem osób niepowołanych.
To oznacza dwie rzeczy istotne dla małej architektury. Po pierwsze, komora zajmuje realną kubaturę pod placem, a nad nią nie postawi się dowolnie ciężkiego elementu. Po drugie, do włazu trzeba mieć stały, niezastawiony dostęp serwisowy — bo komora będzie odwiedzana wielokrotnie w sezonie. Ławka, donica czy kosz ustawione „na oko” nad lub przy włazie to gwarancja problemów przy pierwszej konserwacji. O tym, jak wygląda budowa fontanny wraz z jej zapleczem technicznym, warto pomyśleć zanim ustali się ostateczny układ mebli.
Rurociągi, przyłącza i okablowanie
Poza komorą pod placem biegnie cała sieć: rurociągi tłoczne zasilające dysze, przewody przelewowe i spustowe, przyłącze wody z wodomierzem, odprowadzenie do kanalizacji deszczowej lub sanitarnej oraz okablowanie dysz i podwodnych reflektorów. Te trasy mają swoje zagłębienia, spadki i strefy ochronne. Fundament latarni czy kotwa ciężkiej ławki wbite bez wiedzy o przebiegu instalacji mogą je uszkodzić albo wymusić kosztowną zmianę trasy. Dlatego plan instalacji fontanny i plan posadowienia małej architektury muszą powstać na wspólnym podkładzie, z uwzględnieniem istniejącego i projektowanego uzbrojenia terenu, którego zasady reguluje rozporządzenie w sprawie warunków technicznych dla zabudowy i zagospodarowania działki.
Cztery klasyczne kolizje na placu
Z doświadczenia w serwisie i remontach fontann wyłania się kilka powtarzalnych konfliktów. Wszystkie są przewidywalne — i wszystkie da się wyeliminować na etapie projektu.
Ławka kontra strefa zachlapania i mgiełki
Fontanna rozprasza wodę dalej, niż wynikałoby to z samej niecki. Strumienie znosi wiatr, dysze mgielne tworzą aerozol unoszący się na kilka metrów, a posadzka w zasięgu rozprysku bywa okresowo mokra. Ławka ustawiona zbyt blisko jest albo nieużywana (bo mokra), albo staje się źródłem skarg. Z drugiej strony ławka odsunięta zbyt daleko traci kontakt z najprzyjemniejszym efektem fontanny — chłodem i dźwiękiem wody. Optymalne rozmieszczenie wymaga znajomości realnego zasięgu rozprysku konkretnego rozwiązania, a tę wiedzę ma projektant technologii fontanny, nie autor katalogu mebli miejskich.
Latarnia i oświetlenie placu kontra scenariusze świetlne fontanny
Nowoczesne fontanny multimedialne korzystają z oświetlenia RGB sterowanego protokołem DMX i często synchronizowanego z muzyką. Jeśli oświetlenie placu projektuje się niezależnie, pojawiają się dwa problemy. Pierwszy to zaświetlenie — mocna latarnia uliczna potrafi rozmyć subtelny pokaz świetlny fontanny, sprowadzając efekt do niewidocznego. Drugi to rozdzielne systemy sterowania, które nie „rozmawiają” ze sobą, więc nie da się zbudować wspólnych scen (np. przyciemnienia latarni w trakcie pokazu). Zaplanowanie obu warstw oświetlenia razem pozwala traktować plac jak jedną kompozycję świetlną, a nie dwa konkurujące źródła światła.
Kosz i donica kontra właz i dostęp serwisowy
Kosze, donice i inne ciężkie elementy bywają ustawiane na końcu, „tam, gdzie zostało miejsce”. Problem w tym, że wolne miejsce często pokrywa się z włazem komory albo ze strefą, którą trzeba zostawić dla obsługi technicznej i sezonowych prac. Element, który trzeba przesuwać przy każdym serwisie fontanny, generuje koszt i ryzyko uszkodzenia przy każdym uruchomieniu, czyszczeniu czy winteryzacji.
Drzewa i nasadzenia kontra korzenie, rurociągi i komora
Zieleń to częsty bohater kolizji, bo jej skutki ujawniają się z opóźnieniem. Korzenie rosnącego drzewa mogą z czasem napierać na rurociągi czy ściany komory, a sam dół pod nasadzenie bywa projektowany bez wiedzy o przebiegu instalacji. Polskie przepisy nie regulują wprost minimalnych odległości drzew od obiektów budowlanych, dlatego odpowiedzialność za rozsądne rozplanowanie spoczywa na zespole projektowym — architekt i inżynierowie powinni wspólnie wyważyć walory estetyczne i wymogi techniczne, zamiast rozwiązywać konflikt dopiero na budowie.
Koordynacja branż i dokumentacja
Większość opisanych kolizji rodzi się nie na placu, lecz w dokumentacji — a dokładniej tam, gdzie zabrakło koordynacji między branżami. Po nowelizacji prawa budowlanego projekt budowlany dzieli się na projekt zagospodarowania terenu (PZT), projekt architektoniczno-budowlany (PAB) oraz projekt techniczny (PT). Spójność tych części to klucz do uniknięcia kolizji na budowie, a typowe konflikty dotyczą właśnie lokalizacji przyłączy i tras instalacyjnych względem zagospodarowania terenu.
Obowiązek skoordynowania branż spoczywa na projektantach — każdy w zakresie swojej specjalności musi dopilnować, by jego rozwiązania zgrały się z pozostałymi. W praktyce oznacza to wspólne przeglądy rysunków i tzw. clash check, czyli sprawdzanie, czy trasy instalacji nie nachodzą na fundamenty, drzewa czy inne elementy. Fontanna, jako obiekt łączący branżę sanitarną, elektryczną, technologiczną i architektoniczną, jest w tym układzie punktem o szczególnie wysokim ryzyku kolizji — i dlatego powinna wejść do koordynacji od pierwszych rysunków, a nie być dorysowana na końcu.
Prawo i dostępność, których nie wolno pominąć
Klasyfikacja fontanny a tryb formalny
Sposób, w jaki fontanna zostanie zakwalifikowana, decyduje o całej procedurze. Niewielki, prosty wodotrysk bywa traktowany jako obiekt małej architektury (kategoria VIII obiektu budowlanego). Większa fontanna z własną komorą techniczną i rozbudowanymi instalacjami — zwłaszcza z układem światło–dźwięk — to już budowla, a w rzadkich przypadkach urządzenie budowlane. Od tej klasyfikacji zależy, czy wystarczy zgłoszenie robót, czy potrzebne będzie pełne pozwolenie na budowę z kompletem dokumentacji. Dodatkowe formalności pojawiają się też przy własnym ujęciu wody lub odprowadzaniu wody do kanalizacji. To kolejny argument za wczesnym ustaleniem charakteru fontanny — bo wpływa on na harmonogram i zakres projektu całego placu.
Projektowanie uniwersalne i dostępność
Plac publiczny musi być dostępny dla wszystkich. Polska ustawa o zapewnianiu dostępności osobom ze szczególnymi potrzebami oraz program Dostępność Plus nakładają na podmioty publiczne obowiązek stosowania projektowania uniwersalnego. W praktyce miasta opierają się na szczegółowych standardach — jak poradnik projektowania uniwersalnego opracowany dla Gdańska czy obowiązkowe standardy warszawskie — które precyzują wymogi wobec ciągów pieszych, nawierzchni, oświetlenia i wyposażenia, w tym rozmieszczenia miejsc do siedzenia (np. zalecenie, by część ławek znalazła się w cieniu). Rozmieszczenie mebli wokół fontanny musi te wymogi spełniać jednocześnie z wymogami technicznymi samego wodotrysku — co znów jest możliwe tylko przy wspólnym projektowaniu.
Woda, mikroklimat i komfort użytkownika
Dobrze zaplanowana fontanna to nie tylko ozdoba, lecz narzędzie poprawy mikroklimatu. Parująca woda obniża temperaturę w najbliższym otoczeniu, tworząc strefę chłodu szczególnie cenną w upalne dni. To realna wartość placu — ale wykorzystanie jej wymaga przemyślanego rozmieszczenia mebli: na tyle blisko, by użytkownik czuł chłód i słyszał wodę, i na tyle daleko, by nie siedział w strefie rozprysku.
Z komfortem wiąże się bezpieczeństwo. Posadzka w zasięgu wody bywa okresowo mokra, dlatego stosuje się nawierzchnie antypoślizgowe o odpowiedniej klasie i mrozoodporności, a meble nie mogą blokować odpływów. Jest to szczególnie istotne w przypadku fontann suchych (dry plaza), gdzie woda pojawia się bezpośrednio na posadzce, po której chodzą ludzie. Warto też pamiętać o zasadzie bezpieczeństwa, która powinna być komunikowana użytkownikom: woda z fontanny miejskiej nie jest wodą pitną i nie nadaje się do picia (wyjątkiem są dedykowane poidełka). Wszystkie te decyzje — rozmieszczenie ławek, dobór nawierzchni, oznakowanie — najłatwiej podjąć wtedy, gdy projektant placu i projektant fontanny pracują nad jednym układem.
Dobre praktyki i realizacje
Przykłady udanych realizacji łączy jedno: woda i mała architektura zostały zaprojektowane jako całość. Gruntowna przebudowa Placu Przyjaciół Sopotu objęła równocześnie podświetlane dysze mgielne, ławki, stojaki rowerowe, kosze, maszty flagowe i pergolę z oświetleniem LED, a pod spodem przebudowano sieci wodno-kanalizacyjne, energetyczne i system nawadniający z układem sterowania. Efekt jest spójny właśnie dlatego, że wszystkie warstwy powstawały razem, a nie po kolei.
Doświadczenie C4Y w realizacji fontann typu dry plaza — między innymi na Placu Kolegiackim w Poznaniu — pokazuje, jak istotne jest zgranie posadzki, odpływów, dysz i rozmieszczenia elementów towarzyszących w jednym projekcie. W fontannie suchej każdy centymetr posadzki jest jednocześnie powierzchnią użytkową i elementem instalacji, więc improwizacja z meblami „po fakcie” jest tu praktycznie niemożliwa.
Na co zwrócić uwagę przy planowaniu
Jeśli planujesz nowy plac z fontanną lub jego rewitalizację, kilka decyzji warto podjąć możliwie wcześnie:
- Kolejność prac: ustal charakter i lokalizację fontanny oraz jej komory na etapie koncepcji, zanim rozplanujesz meble, oświetlenie i zieleń.
- Wspólny podkład: nanieś instalacje fontanny, trasy kabli, fundamenty latarni i ławek oraz nasadzenia na jeden rysunek i wykonaj kontrolę kolizji.
- Dostęp serwisowy: zarezerwuj wolną strefę wokół włazu komory i nie zastawiaj jej meblami ani donicami.
- Strefa rozprysku: rozmieść ławki z uwzględnieniem realnego zasięgu wody i kierunku wiatru.
- Spójne sterowanie: zaplanuj oświetlenie placu i fontanny tak, by tworzyły jedną kompozycję, a nie konkurujące źródła światła.
- Winteryzacja i sezonowość: uwzględnij, że układ będzie sezonowo opróżniany i obsługiwany — zostaw do tego miejsce i dostęp.
Jak C4Y wspiera projektantów i inwestorów
Od 2012 roku zajmujemy się wyłącznie fontannami — od stałego dozoru technicznego i serwisu (pod naszą opieką jest do kilkudziesięciu obiektów), przez remonty, po samodzielną budowę i dostarczanie gotowych technologii projektantom. To codzienne utrzymanie fontann daje nam wiedzę, której nie zdobywa się przy biurku: wiemy, gdzie najczęściej dochodzi do kolizji z małą architekturą, ile miejsca naprawdę trzeba zostawić wokół komory i jak rozmieścić elementy placu, by serwis nie wymagał ich demontażu.
Dzięki kompleksowości — od projektowania, przez budowę, po serwis — możemy włączyć się do prac na placu na etapie, na którym kolizje wciąż istnieją tylko na papierze. Dla architektów i biur projektowych oznacza to partnera, który dostarczy spójne rozwiązanie technologiczne i zgra je z resztą koncepcji; dla inwestorów publicznych — przestrzeń, która działa równie dobrze pierwszego dnia, co po latach eksploatacji.
Najczęściej zadawane pytania
Czy fontannę można dodać do już gotowego projektu placu?
Można, ale wiąże się to z ryzykiem kolizji i kompromisów. Fontanna ma podziemną komorę techniczną, rurociągi i okablowanie, które trudno wpasować w układ ustalony bez ich uwzględnienia. Najlepsze efekty daje włączenie projektu fontanny do koncepcji placu od samego początku.
Ile miejsca zajmuje komora techniczna fontanny?
Zależy to od skali i typu fontanny oraz zakresu technologii (pompy, filtracja, sterowanie). Nie istnieje jeden uniwersalny wymiar — wielkość komory ustala się indywidualnie na etapie projektu technologii. Ważniejsze od samej powierzchni jest zapewnienie do niej stałego, niezastawionego dostępu serwisowego.
Czy oświetlenie placu i fontanny da się zsynchronizować?
Tak, ale tylko wtedy, gdy obie warstwy oświetlenia zaplanuje się wspólnie. Fontanny multimedialne korzystają ze sterowania DMX i oświetlenia RGB; zgranie ich z oświetleniem placu pozwala budować wspólne scenariusze świetlne i uniknąć zaświetlenia pokazu przez latarnie uliczne.
Jak daleko od fontanny ustawiać ławki?
Nie ma jednej odległości — zależy ona od typu fontanny, wysokości i układu strumieni, obecności dysz mgielnych oraz lokalnych warunków wiatrowych. Ławka powinna być na tyle blisko, by korzystać z chłodu i dźwięku wody, i na tyle daleko, by nie znaleźć się w strefie rozprysku. Optymalny dystans wyznacza się na podstawie realnego zasięgu konkretnego rozwiązania.
Czy fontanna na placu wymaga pozwolenia na budowę?
To zależy od klasyfikacji obiektu. Niewielki, prosty wodotrysk może być traktowany jako mała architektura i wymagać jedynie zgłoszenia, natomiast większa fontanna z komorą techniczną i instalacjami bywa kwalifikowana jako budowla, co wiąże się z pozwoleniem na budowę i pełną dokumentacją. Dodatkowe formalności pojawiają się przy własnym ujęciu wody lub odprowadzaniu jej do kanalizacji. Klasyfikację warto ustalić z projektantem na etapie koncepcji.
Czy woda z fontanny miejskiej jest bezpieczna?
Woda z fontanny dekoracyjnej nie jest wodą pitną i nie nadaje się do picia — wyjątkiem są dedykowane poidełka. Bezpieczeństwo użytkowników zapewnia się także poprzez antypoślizgowe nawierzchnie w strefie rozprysku oraz odpowiednie utrzymanie i serwis obiegu wody.
